УСД-50 IPS ультразвуковой дефектоскоп


Цена: 272 000 руб. с НДС

  • images/all/17/40/big/img_10.jpg

    1

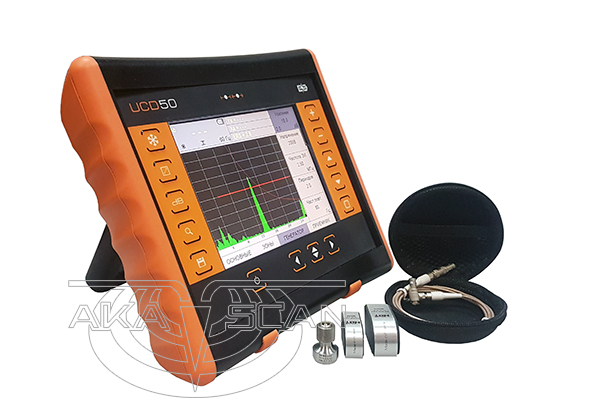

    УСД-50 IPS ультразвуковой дефектоскоп
  • images/all/17/40/big/img_12.jpg

    1

    УСД-50 IPS ультразвуковой дефектоскоп


Ультразвуковой дефектоскоп нового поколения УСД-50 IPS - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов. Обладает всеми традиционными функциями ультразвукового дефектоскопа, а так же нововведениями:

Особенности УСД-50IPS:
• Специально разработанный ударопрочный корпус с классом защиты IP65
• Дефектоскоп имеет вход энкодера (датчика пути), позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки
• Морозостойкий современный экран с цветной TFT матрицей 640х480/135 x 100 мм, великолепным быстродействием и широким углом обзора - для проведения работ на ярком солнце, а также на морозе
• Масса менее 2 кг с аккумулятором
• Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память, высокоскоростной интерфейс с ПК
• Позволяет измерять толщину изделий с большой точностью
• до 10 часов работы от аккумулятора
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• Частота повторения ЗИ: до 2000 Гц
• Запись сигналов по датчику оборотов
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

Базовый комплект УСД-50 IPS:
• электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
• блок питания сетевой 15В / 220В
• кабель Lemo00-Lemo00 1,5м – 2 шт.
• Преобразователь ультразвуковой П111-2,5-К12
• Преобразователь ультразвуковой П111-5-К6
• Преобразователь ультразвуковой П121-2,5-40
• Преобразователь утразвуковой П121-5-65
• Кабель USB для связи с ПК
• Программное обеспечение на CD-диске
• защитный чехол с блендой и креплением на корпусе оператора
• Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
• Кейс для переноски

Развертка



мин.: 0 - 2,5 мкс
макс.: 0 – 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Задержка



от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала

до 6000 мм (эхо-режим)



Диапазон скоростей



1000 - 10 000 м/с

с шагом 1, 10 и 100 м/с

Задержка в призме



0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импеданс

50 ом / 600 ом

Зондирующий импульс



радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и изменяемой частотой радиоимпульса

Демпфер зондирующего импульса



регулируемый 0- 500 нс с задержкой демпфирования от 0 до 500 нс

Частота повторений ЗИ

от 20 до 2000 Гц с шагом 10, 100 и 1000 Гц

Усилитель

широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая

Временная Регулировка Чувствительности (ВРЧ)



диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)



построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой

Функция АРД



построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование



положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля



две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов



от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"

Измерение амплитуды



в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)

Дисплей



Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал



480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме

Память



200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы



10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А DC

Диапазон рабочих температур

от -30 Cº до +55 C⁰

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторами
