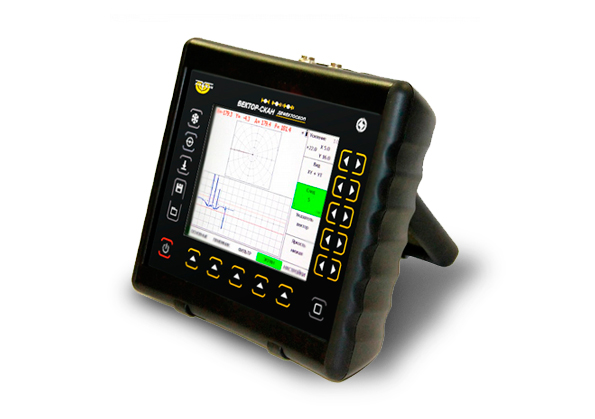

ВЕКТОР-СКАН - новый многофункциональный дефектоскоп


Цена: от 278 000 руб. с НДС

Цена указана за базовый комплект

  • images/all/17/43/big/img_10.jpg

    1

    ВЕКТОР-СКАН - новый многофункциональный дефектоскоп
  • images/all/17/43/big/img_12.jpg

    1

    ВЕКТОР-СКАН - новый многофункциональный дефектоскоп
  • images/all/17/43/big/img_14.jpg

    1

    ВЕКТОР-СКАН - новый многофункциональный дефектоскоп
  • images/all/17/43/big/img_16.jpg

    1

    ВЕКТОР-СКАН - новый многофункциональный дефектоскоп
  • images/all/17/43/big/img_18.jpg

    1

    ВЕКТОР-СКАН - новый многофункциональный дефектоскоп
  • images/all/17/43/big/img_20.jpg

    1

    ВЕКТОР-СКАН - новый многофункциональный дефектоскоп
  • images/all/17/43/big/img_22.jpg

    1

    ВЕКТОР-СКАН - новый многофункциональный дефектоскоп


Дефектоскоп предназначен для контроля электропроводящих изделий на наличие дефектов типа поверхностных и подповерхностных трещин, коррозии, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных  и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков  и пр.  В дефектоскопе реализованы вихретоковый, магнитоиндукционный, импедансный, низкочастотный ультразвуковой и ЭМА методы контроля.

Дефектоскоп может использоваться для измерения толщины защитных покрытий,  электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и аустенито-ферритного классов а также для оценки глубины поверхностных трещин.

С дефектоскопом ВЕКТОР-СКАН могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи в частотном диапазоне от  10  Гц до 20 МГц, а также любые динамические (роторные) преобразователи, в том числе  FOERSTER ,  ELOTEST и др. при использовании специальных переходников.

Возможно подключение низкочастотных пьезоэлектрических, импедансных и электромагнитно-акустических (ЭМА) преобразователей для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и контроля клеевых соединений с целью выявления таких дефектов как расслоение, непропитка, непроклей.

Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.

Вихретоковый дефектоскоп ВЕКТОР-СКАН внесен в Государственный реестр средств измерений.



Отличительные особенности дефектоскопа:

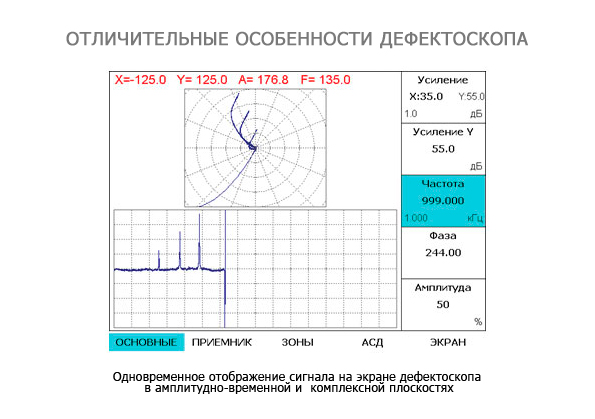

Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях

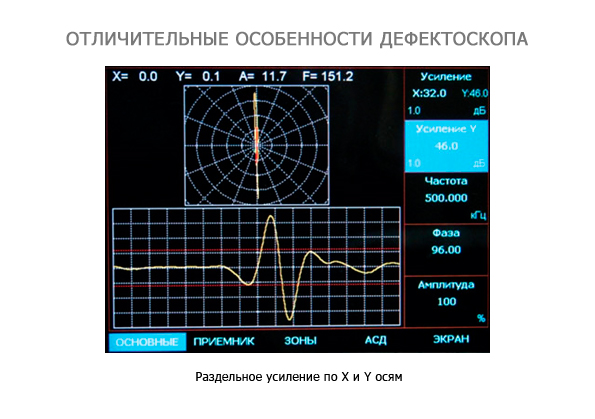

Раздельное усиление по X и Y осям

  • Режим синхронизации для работы с вихретоковыми роторными преобразователями

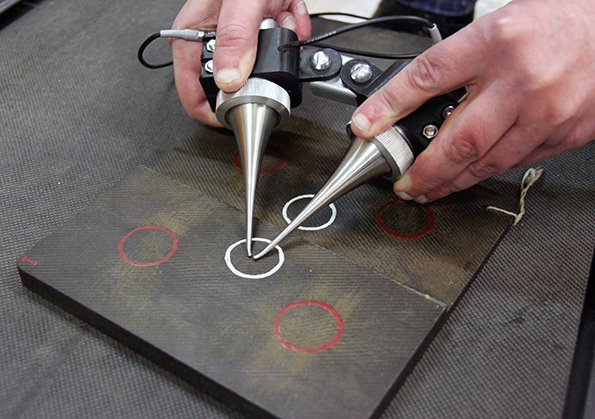

  • Возможность контроля различных углепластиков
  • Контроль композитов и сотовых конструкций с использованием импедансных преобразователей
  • Функции измерения электропроводности, содержания ферритной фазы, измерения глубины поверхностных трещин

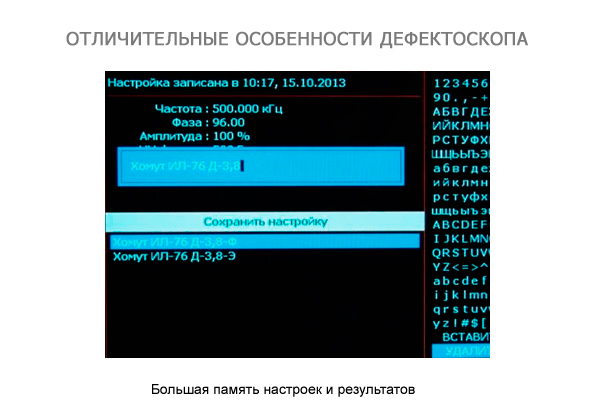

  • Большая память настроек и результатов

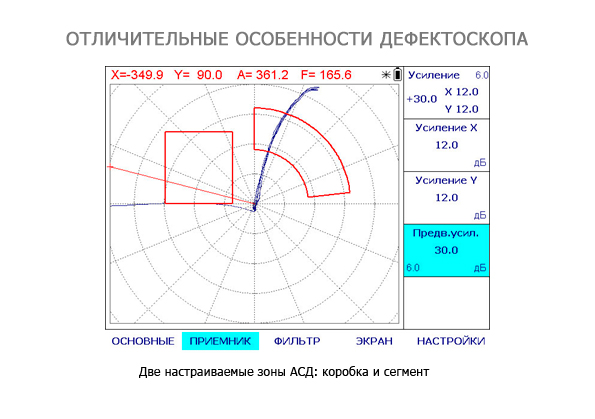

  • Две настраиваемые зоны АСД: коробка и сегмент

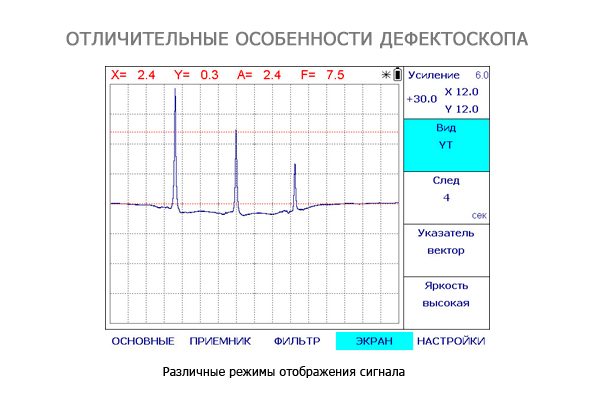

  • Различные режимы отображения сигнала
  • Прекрасно читаемый на солнечном свету TFT экран
  • Морозостойкое (от -30С) исполнение
  • Различные виды зон АСД с программируемой логикой определения дефектов
  • Богатые функциональные возможности и широкий круг решаемых задач
  • Возможность подключения различных вихретоковых преобразователей
  • Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.)
  • Запоминание большого количества настроек и результатов контроля
  • Питание от литий-ионных аккумуляторов
  • Встроенное зарядное устройство
  • Легкий эргономичный корпус из ABS пластика



Области применения:

  • Авиационная и космическая промышленность
  • Военная промышленность
  • Машиностроение
  • Судостроение и судоремонт
  • Тепловая и атомная энергетика
  • Химическая, пищевая промышленность





Технические характеристики дефектоскопа:



Диапазон регулировки усиления
от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя
от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты
от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя
12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора
0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ
регулируемый от 5 до 1000 Гц

Фильтр ВЧ
регулируемый от 2,5 до 500 Гц

Режим работы
стандартный, синхро-режим

Вид графика
XY, XY+YT, XY+AT, YT, YT+XT

След сигнала
0-30 сек,  с шагом 1 сек

Зоны АСД
коробка, сегмент

Режимы АСД
дефект в зоне, дефект вне зоны

Типы вывода на экран
вектор, точка

Типы преобразователей
дифференциальный, абсолютный, ротационный

Память настроек
200 настроек

Память результатов
500 протоколов контроля

Дисплей
цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и
регулировкой цветовой гаммы.  Специальная функция смены фона для работы на ярком солнце

Интерфейс
USB

Разъемы преобразователей
1 x Lemo0B + 1 x Lemo1B

Время непрерывной работы
10 часов от аккумуляторов

Внешнее питание
220 В, 50Гц  AC

Напряжение питания
18V/3,5A DC

Диапазон рабочих температур
от -30º C до +50° C

Размер электронного блока (В x Ш x Д)
210 мм x 340 мм x 75 мм

Масса
1,5 кг с аккумуляторами



Базовый комплект поставки:

электронный блок дефектоскопа со встроенным Li-ion аккумулятором

1

блок питания сетевой 18В / 220В

1

защитный чехол с блендой и креплением на корпусе оператора

1

преобразователь параметрический ПВР-1 (1 МГц)*

1

преобразователь низкочастотный ПВД-1 (20кГц)*

1

вихретоковый преобразователь ГАЛС-1 (карандаш)*

1

импедансный преобразователь SP/RSP *

1

стандартный образец  ЭО-ГАЛС

1

кабель USB для связи с ПК

1

программное обеспечение на CD-диске

1

комплект документации (руководство пользователя, паспорт, методика поверки, свидетельство о метрологической поверке)

1

кейс для переноски

1



















*количество и тип преобразователей зависит от решаемых задач и определяется требованиями заказчика
