Магнитометр МФ-34ФМ МАГНОСКАН


Цена: 99 400 руб. с НДС

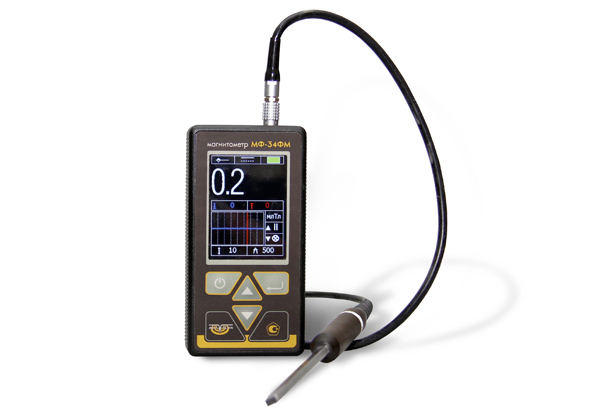

  • images/all/17/45/big/img_10.jpg

    1

    Магнитометр МФ-34ФМ МАГНОСКАН

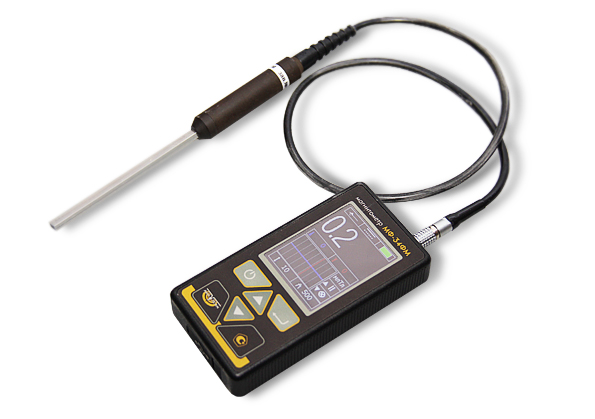

  • images/all/17/45/big/img_12.jpg

    1

    Магнитометр МФ-34ФМ МАГНОСКАН
  • images/all/17/45/big/img_14.jpg

    1

    Магнитометр МФ-34ФМ МАГНОСКАН


Универсальный магнитометр МФ-34ФМ МАГНОСКАН предназначен для измерения магнитного поля ферромагнитных изделий и является незаменимым средством контроля качества намагничевания /размагничивания изделий при проведении сварочных работ с использованием технологии электронной и электродуговой сварки, а также деталей при проведении магнитного неразрушающего контроля. Кроме того, может применяться при контроле методом «магнитной памяти» для выявления участков спонтанной намагниченности.

Прибор имеет функции измерения:

  • Напряженности (индукции) постоянного магнитного поля;
  • Пикового значения напряженности (индукции) переменного магнитного поля;
  • Среднеквадратичного значения напряженности (индукции)  переменного магнитного поля;
  • Пикового значения напряженности (индукции)  однократного импульса магнитного поля;
  • Градиента напряженности (индукции)  постоянного магнитного поля.

Магнитометр МАГНОСКАН может использоваться для оценки остаточной намагниченности  и выявления локальных магнитных полюсов, для контроля намагничивания при использовании  постоянного, переменного, выпрямленного электрического тока промышленной частоты, измерения амплитуды однократных намагничивающих импульсов поля. Прибор позволяет проводить измерения напряженности поля в единицах А/см и А/м или индукции в ед. мТл и мкТл, градиента напряженности в единицах А/см2.

Особенности:

  • Широкая номенклатура используемых преобразоватлей:  магниторезистивный, дачтик Холла, феррозондовый
  • Широкий диапазон измеряемых постоянных, переменных и импульсных полей
  • Графическое отображение измерений (осцилограмма)
  • Эргономичный ударопрочный корпус из алюминия и ABS пластика
  • Встоенный Li - Ion аккумулятор с зарядкой от USB
  • Большой цветной ЖК дисплей  320 х 240
  • Разъем подключения преобразователей LEMO 0B

Основные технические характеристики:

Диапазон измерения для преобразователя П-1М/С,  А/см (мТл)

±8-4800 (1-600)

Диапазон измерения для преобразователя Г-2С,   А/м (мкТл)

±1-1600 (1-2000)

Диапазон измерения для преобразователя ФП-34,  А/м (мкТл)

±1-1600 (1-2000)

Дискретность измерения для преобразователя П-1М/С, А/см (мТл)

1(1)

Дискретность измерения для преобразователя Г-2С, А/м (мкТл)

1(1)

Единицы измерения

А/см, А/м,  мТл, мкТл, Гаусс, А/см2

Предел допускаемой абсолютной погрешности, Где Н – измеряемая величина

± (0,03*Н+2)

Относительная погрешность для сильных полей в диапазоне 300-600 мТл, %

не более 10

Диапазон частот переменного магнитного поля, Гц

0,2-1000

Базовое расстояние градиентометрического преобразователя, мм

20

Длительность однократного импульса магнитного поля, мС

1- 2500

Время непрерывной работы от аккумулятора, часов, не менее

8



Базовый комплект поставки:

Электронный блок МАГНОСКАН

1шт

Сетевое зарядное устройство

1шт

Кабель USB-miniUSB

1шт

Преобразователь П-1М  (датчик Холла)

1 шт.

Преобразователь Г-2С (магниторезистивный)

1 шт.

Преобразователь П-1С (датчик Холла для соленоидов)

по запросу

Преобразователь ФП-34 (феррозондовый)

по запросу

Паспорт (руководство по эксплуатации)

1шт

Кейс (сумка) для транспортировки

1шт

Калибровочное устройство №1

1шт

Калибровочное устройство №2

1шт

Свидетельство о поверке

1шт.



Сравнительная характеристика магнитометра МАГНОСКАН с ближайшими аналогами:



 Магнитометр

МФ-24ФМ

МФ-23ИМ

ИМП-6

ИМАГ-400Ц

МФ-34ФМ МАГНОСКАН

Диапазон измерений сильных полей

нет

±2-1000 мТл

±1-25 мТл

±1-95 мТл

±1-600 мТл

Диапазон измерений слабых полей

±(1 – 2000) мкТл

±(500 – 2000) мкТл

± (12-2000)  мкТл

± (100-2000) мкТл

±(1-2000)
мкТл

Основная погрешность

5%

5%

3%

3%

3%

Компенсация внешних полей

Не требуется

Программное

Программное

Нет

Не требуется

Измерение градиента

Да

Нет

Нет

Нет

Да

Тип преобразователя

Феррозонд

Датчик Холла

Датчик Холла

Датчик Холла

Датчик Холла

Магниторезистивный

Феррозондовый*

Дисплей

Монохромный

Монохромный

Монохромный

Монохромный

ЖК Цветной 320х240

Питание

Батарейки АА, 220В

 Батарея "Корунд", 9В

Li-ion аккумулятор, сеть 220В

Измеряемые поля:



   -переменное

нет

да

нет

да

да

   -импульсное

нет

да

нет

да

да

   -постоянное

да

да

да

да

да

Габариты электронного блока

ДхШхВ

160х83х36

120х60х25

170х70х25

110х55х25

130х66х24



* по дополнительному заказу


Руководство по эксплуатации магнитометра скачать
