ИМПЕДАНСНЫЕ ПРЕОБРАЗОВАТЕЛИ 2-ОГО ПОКОЛЕНИЯ


Цена: 39050 руб. с НДС

  • images/all/17/48/big/img_10.jpg

    1

    ИМПЕДАНСНЫЕ ПРЕОБРАЗОВАТЕЛИ 2-ОГО ПОКОЛЕНИЯ
  • images/all/17/48/big/img_12.jpg

    1

    ИМПЕДАНСНЫЕ ПРЕОБРАЗОВАТЕЛИ 2-ОГО ПОКОЛЕНИЯ
  • images/all/17/48/big/img_14.jpg

    1

    ИМПЕДАНСНЫЕ ПРЕОБРАЗОВАТЕЛИ 2-ОГО ПОКОЛЕНИЯ
  • images/all/17/48/big/img_16.jpg

    1

    ИМПЕДАНСНЫЕ ПРЕОБРАЗОВАТЕЛИ 2-ОГО ПОКОЛЕНИЯ
  • images/all/17/48/big/img_18.jpg

    1

    ИМПЕДАНСНЫЕ ПРЕОБРАЗОВАТЕЛИ 2-ОГО ПОКОЛЕНИЯ

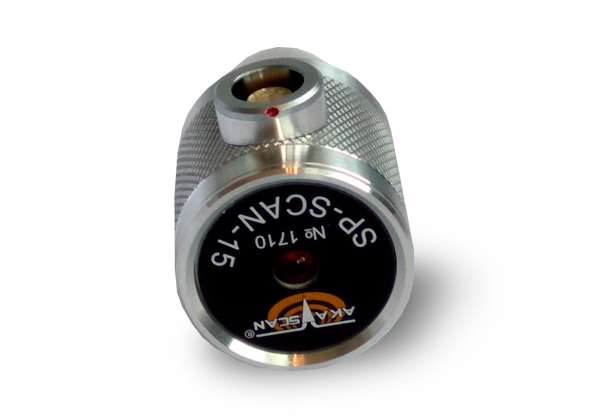

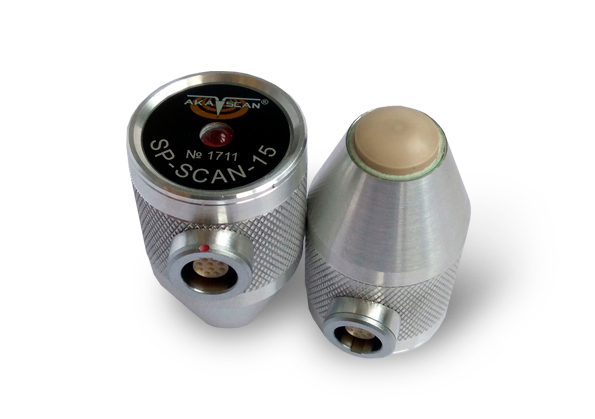

SP-SCAN-15 – инновационные импедансные преобразователи для ультразвукового контроля композиционных и сотовых материалов.

Преобразователи относятся к классу совмещенных абсолютных, широкополосных.

Преобразователи предназначены для обнаружения расслоений и непроклеев в композитных многослойных и сотовых материалах, в том числе авиационных и судостроительных.

Преобразователь имеет уникальную конструкцию, основанную на принципиально новом построении внутреннего пьезочувствительного модуля. Благодаря этому датчик имеет повышенную разрешающую способность, широкий диапазон рабочих частот и малые габаритные размеры.


Такие свойства делают преобразователь SP-SCAN-15 универсальным в диагностике очень широкого спектра композитных и сотовых материалов с различными структурами и механическими свойствами.

По конструкции и техническим характеристикам преобразователи SP-SCAN-15 не имеют мировых аналогов.



ЭКСПЛУАТАЦИОННО-ПОТРЕБИТЕЛЬСКИЕ СВОЙСТВА

Высокая чувствительность к расслоениям, непроклеям, непропиткам
Совместимость с дефектоскопами АД-50К, АД-60К, ИД-92НМ, ВЕКТОР-СКАН, ВЕКТОР-50

Широкая полоса рабочих частот
Позволяет эффективно диагностировать широкий спектр материалов с разными собственными резонансными частотами

Контроль в труднодоступных местах
Обеспечивается малыми габаритами преобразователя

Не требуется прижим
Для стабильного контроля достаточно касания с объектом, благодаря высокой эффективности пьезоэлектрического преобразования

Снижение кистевой мышечной усталости
Световая индикация дефекта
Встроенный световой индикатор упрощает зрительную фиксацию дефектной зоны при сканировании объекта

Высокое скольжение и стойкость к износу
Обеспечены протектором из конструкционного полимера с высокими трибологическими характеристиками

Высокая механическая надежность
Конструкция датчика выдерживает усилие прижатия до 20кг и падение с высоты 2м

Уникальный внешний вид
Зрительная черта датчика SP-SCAN-15, выделяющая его от всех импедансных преобразователей

Эффектная эргономика
Округлый корпус без ребер и углов. Нет встроенного кабеля

Стандартная коммутация
Датчик имеет много контактный разъем Lemo (ODU) с общестандартной фиксацией Push-Pull

Технологическая уникальность
В преобразователях применяется оригинальная технология «DeepDamp» для получения широкого диапазона рабочих частот



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип акустического контакта

Сухой точечный

Режимы возбуждения

Непрерывный, импульсный

Частотный интервал в режиме непрерывного возбуждения

кГц

от 4 до 40

Частотный интервал в режиме импульсного возбуждения

кГц

от 14 до 32

Собственная частота

кГц

17,0 ± 2,0

Полоса пропускания в режиме непрерывного возбуждения

кГц

36,0 ± 4,0

Полоса пропускания в режиме импульсного возбуждения

кГц

18,0 ± 2,0

Емкость возбуждающего пьезоэлемента

пФ

4000 ± 500

Емкость приемного пьезоэлемента

пФ

650 ± 150

Встроенный индикатор дефекта

присутствует

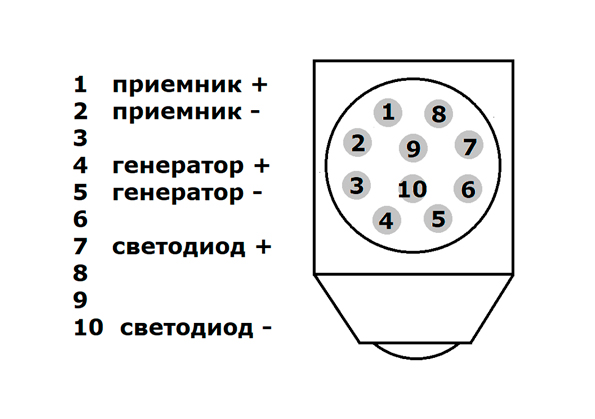

Разъем

ODU G11L0C

Габаритные размеры

мм

Ø30×50 ± 1

Масса

г

51 ± 5

Диапазон рабочих температур

ºС

-20…+60

Средняя наработка на отказ

ч

не менее 1000



УСЛОВИЯ ИЗМЕРЕНИЯ

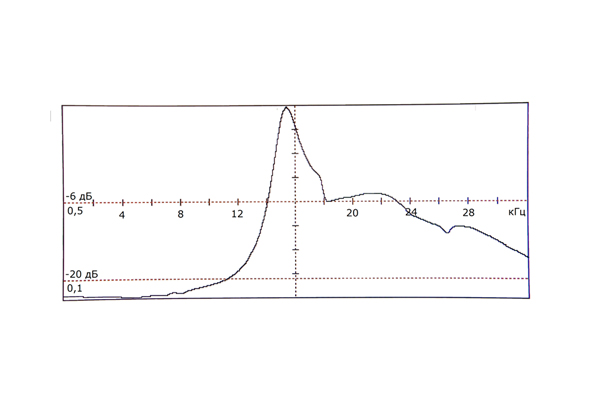

Амплитудно-частотная характеристика АЧХ определяется на акустически ненагруженном преобразователе на дефектоскопе «ВЕКТОР-СКАН» и «АД-50К» в режиме «F-скан»

ПРИМЕЧАНИЕ

АЧХ – амплитудно-частотная характеристика

Собственная частота– частота максимума АЧХ в интервале от 0 до 32 кГц, в режиме импульсного возбуждения

Частотный интервал– интервал АЧХ в течение которого значения АЧХ превышают уровень -6дБ от максимального значения

Полоса пропускания– разность верхней и нижней частоты среза АЧХ по уровню -6дБ от максимума АЧХ
