UDT-RF/УДТ-РФ (RFT-PRO) ультразвуковой толщиномер


Цена: 89 000 руб. с НДС

UDT-RF/УДТ-РФ (RFT-PRO) ультразвуковой профессиональный толщиномер с А-сканом, В-сканом

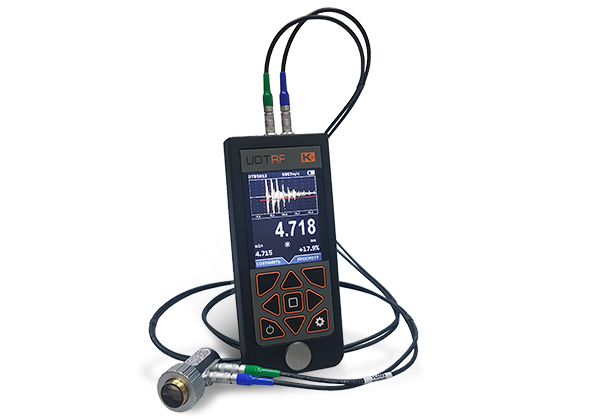

  • images/all/17/68/big/img_10.jpg

    1

    UDT-RF/УДТ-РФ (RFT-PRO) ультразвуковой толщиномер

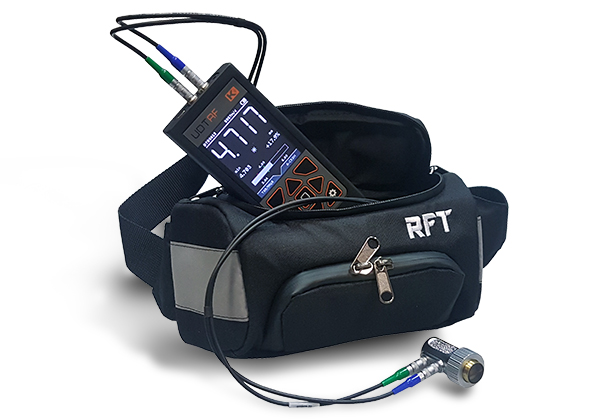

  • images/all/17/68/big/img_12.jpg

    1

    UDT-RF/УДТ-РФ (RFT-PRO) ультразвуковой толщиномер

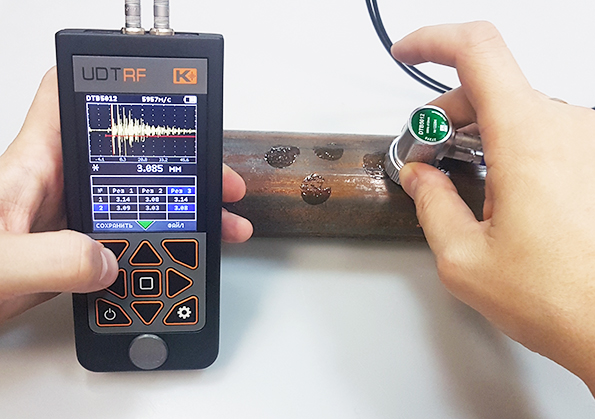

  • images/all/17/68/big/img_14.jpg

    1

    UDT-RF/УДТ-РФ (RFT-PRO) ультразвуковой толщиномер


UDT-RF версия RFT-PRO профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей. В приборе реализованы режимы А-скан, Б-скан, режим записи результатов измерений по точкам в виде табличного файла, а так же обычный цифровой режим с возможностью задания браковочного уровня и измерения остаточной толщины в процентах (%). В А-скане возможно проводить измерения ЭХО-ЭХО с использованием двух стробов.

Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

Так же можно рассмотреть младшую простую модель - RFT простой функциональный бюджетный прибор в современном исполнении

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

ОСОБЕННОСТИ RFT-PRO:

  • Многофункциональность – работа в цифровом режиме, А-скане, Б-скане, табличном режиме с записью результатов (РЕЖИМЫ: А-СКАН, Б-СКАН, ТАБЛИЦА, ЦИФРА)
  • Работа с двумя стробами в режиме ЭХО-ЭХО
  • Прецезионная толщинометрия по переходу через "0"
  • Возможность работы с преобразователями с линией задержки
  • Библиотека преобразователей
  • Режим пользовательского РС и совмещенного преобразователей позволяющих настроить любой преобразователь, любого производителя
  • Измерение-калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
  • АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
  • Дискретность измерения 0,1/0,01/0,001  мм
  • Регулируемая яркость экрана
  • Настраиваемая палитра – цветовое отображение экрана
  • Настраиваемый таймер автоотключения
  • Эргономичный корпус из ABS пластика
  • Цветной дисплей
  • Функциональная рабочая сумка-чехол RFT

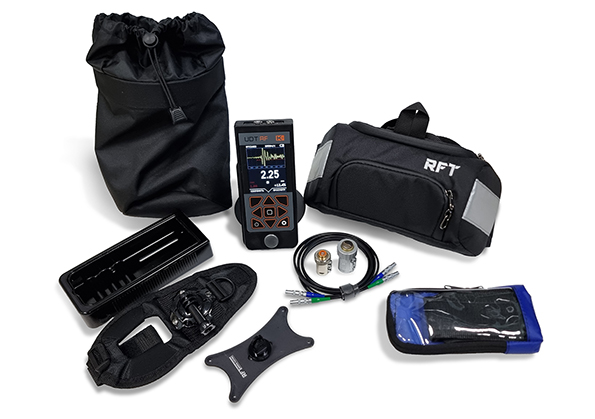

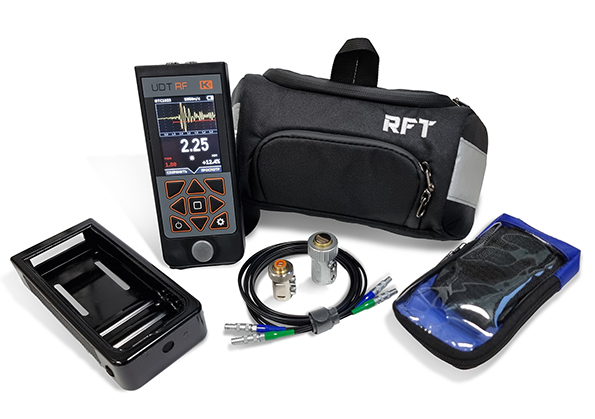

UDT-RF (версия RFT-PRO) комплект поставки

UDT-RF (версия RFT-PRO) ультразвуковой толщиномер электронный блок

Преобразователь DTB5044 – РС преобразователь 5,0 МГц

Преобразователь DTB1044 – РС преобразователь 10,0 МГц

Кабель подключения преобразователя Lemo-Lemo двойной

Зарядное устройство 220 В

Сумка RFT

Комплект документации



Толщиномер UDT-RF (RFT-PRO) работает в 4-х основных режимах измерений

Режим А-СКАН – предназначен для измерения толщины металла/пластика, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается минимальное измеренное значение, и отклонение от нормы в мм или %.

Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображаются одновременно Б-скан, измеренное значение и значение установленного минимума.

Режим ЦИФРА – предназначен для измерения толщины изделия, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта. При этом на экране отображается минимальное измеренное значение, и отклонение от нормы в мм или %.

Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Развертка

мин.: 0 - 4 мм
макс.: 0 - 400 мм (сталь)

Диапазон скоростей

1000 - 9999 м/с

Задержка

от 0 мкс до 168 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Зондирующий импульс

радиочастотный импульс, амплитудой 200 В,
с регулируемой частотой и числом периодов

Усилитель

широкополосный 1-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Детектирование

радиосигнал

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки

Автоматическая Сигнализация Брака (АСБ)

световая и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах

Дисплей

цветной TFT с регулируемой яркостью,
43 х 58 мм; 240 х 320 точек

Память



100 настроек для датчиков
250 результатов измерений с А-сканом,

250 результатов измерений с Б-сканом,

100 числовых файлов измерений размерностью до 50х50 значений

Интерфейс

USB

Разъемы преобразователей

2 х Lemo 00

Аккумуляторы

встроенный Li-Po аккумулятор

Время работы от аккумулятора

не менее 12 часов

Питание толщиномера

внешний блок питания 220 В AC

Рабочее напряжение питания

5 В DC

Диапазон рабочих температур

от -25 C до +55 C



Габаритные размеры толщиномера (В x Ш x Д)

148 мм x 64 мм x 25 мм



Масса толщиномера

180 г
