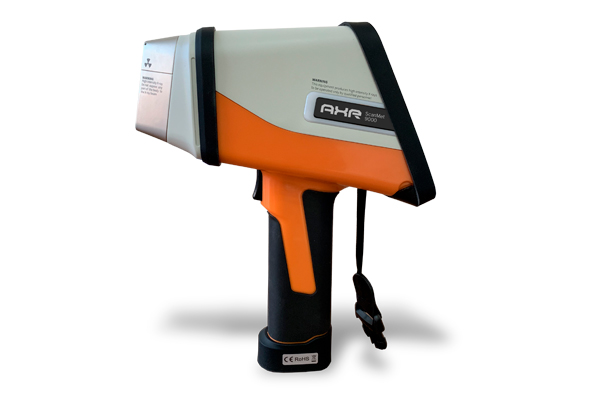

Серия ScanMet 9000
Лаборатория металлов и сплавов в одном приборе
С момента появления рентгеновской спектрометрии десятки лет назад данная технология доказала свою эффективность в анализе металлов и широко используется для контроля качества на многих металлообрабатывающих предприятиях благодаря возможности выполнения работ в любом месте и в любое время, а также простоте использования и обслуживания.
РФА анализатор ScanMet 9000 – это отличное решение для анализа металлов и сплавов во всех отраслях промышленности. Портативный прибор с сенсорным дисплеем позволяет оперативно получить точные результаты. Благодаря современным электронным узлам и математическим алгоритмам ScanMet 9000 обеспечивает высокое качество измерений. Рентгенофлуоресцентный анализатор является надежным решением для неразрушающего контроля и анализа поступающих материалов, готовой продукции и технологических производственных деталей. Анализатор металлов позволяет за несколько секунд определить марку сплава и химический состав (сравнимый с результатами, получаемыми в химической лаборатории) практически не требуя специального обучения персонала и подготовки образцов любой формы и размера. Внесен в государственный реестр средств измерений и может применяться в сфере распространения госрегулирования.
Стандартные виды применения
Прибор может анализировать твердые, жидкие вещества и порошки. Портативный РФА анализатор сплавов ScanMet 9000 широко применяется для определения марки сплава, контроля качества, в переработке лома, для драгоценных металлов, стилоскопирования и т.д.
Преимущества технологии ScanMet 9000
Высокая производительность и рентабельность
Быстрые результаты и неразрушающий контроль
Алгоритм ScanMet 9000 объединяет метод фундаментальных параметров и метод эмпирического коэффициента. За счет методов, марку сплава можно определить за 1-2 секунды, и результаты анализа лабораторного уровня можно получить всего за несколько секунд. В отличие от разрушающего контроля, на образцы воздействует рентгеновское излучение, и они остаются целыми.
Удобное программное обеспечение и дисплей
- 5.5-дюймовый сенсорный экран с функцией подсветки и возможностью просмотра при ярком свете.
- Возможность использования дисплея в перчатках. Наиболее полная библиотека марок, включая AISI, DIN, GB и ГОСТ, ТУ – свыше 1600 сплавов. Пользователь можно изменить имеющуюся библиотеку сплавов, добавить новые марки или настроить библиотеку.
- Хранение до 100000 результатов испытания, включая спектрограммы и изображения образцов.
- Простота переноса результатов и отчетов на ПК.
- По запросу прибор может иметь камеру для образцов с целью точного размещения во время контроля.
Минимальные расходы на обучение и техническое обслуживание
- Из-за простоты конструкции практически не требуется специальное обучение по использованию прибора.
- Крайне интуитивный и простой пользовательский интерфейс с иконками.
- Конструкция экрана с защитой от повреждения надежно защищает переднюю часть прибора. Прочная конструкция с защитой от пыли и влаги класса IP54.
- Непрерывная работа в штатном режиме при температуре от -10°C до 50°C, достаточная прочность для того, чтобы выдерживать условия окружающей среды на площадке.
Точные результаты, на которые можно положиться
Высокоэффективная рентгеновская система AXR с детектором Si-Pin или детектором SDD высокого разрешения и чувствительности с современным алгоритмом позволяют получить точные результаты анализа элементного состава.
Благодаря уникальной библиотеке, включающей большое количество марок сплавов, ScanMet 9000 обеспечивает высокую точность определения марки.
Простота применения в любом месте и в любое время
- Эргономичная конструкция, малый вес, малый размер и хороший баланс для удержания в руке.
- Конусная измерительная часть прибора позволяет легко анализировать изогнутые и угловатые детали, например, сварные швы и т. д.
- Аккумулятор высокой емкости позволяет использовать прибор в течение 10-12 часов без необходимости перезарядки.
Модели серии ScanMet 9000
|
Модель |
ScanMet 9000 |
ScanMet 9000 с легкими элементами |
|
Возбуждение |
Керамическая рентгеновская трубка пакетированной конструкции с микрофокусом, серебряный (Ag) анод 50кВ (опция Rh, Au) |
|
|
Детектор |
Детектор Si-Pin высокой эффективности |
Оптимизированный детектор SDD (с графеновым окном) |
|
Разрешение |
140 эВ |
129 эВ |
|
Фильтр |
Многопозиционное автоматическое устройство смены фильтра |
|
|
Защитная пленка |
Каптон с защитой от пробоя (опционально) |
|
|
Коллиматор |
Коллиматор 3мм (опционально) |
|
|
Аккумулятор |
Литий-ионный аккумулятор 7,2 В, 6 800 мА-ч |
|
|
Дисплей |
Емкостный сенсорный дисплей (5 дюймов 720Р) |
|
|
ЦП |
i.MX 8М Mini quad core 1,8 ГГц |
|
|
Обработчик сигналов |
4096-пикспельный многоканальный детектор / Цифровой обработчик сигналов АПЦ 80 МГц |
|
|
Хранение данных |
Хранение свыше 100 000 результатов |
|
|
Передача данных |
WiFi, USB |
|
|
Конструкция |
Уникальная конструкция AXRUNI, эффективное повышение рассеяния тепла рентгеновской трубки |
|
|
Радиационная безопасность |
Защита от непреднамеренного включения: когда образец не находится в испытательной области, источник блокируется, обеспечивая максимальную безопасность. Защита паролем |
|
|
Камера (под заказ) |
Встроенная CCD-камера с линзой автофокусировки для размещения и регистрации положений измерительных точек |
|
|
Элементы |
Ti, V, Cr, Mn, Fe, Co, Ni, Hf, Ta, Re, Cu, Zn, W, Se, Pb, Bi, Zr, Nb, Mo, Al, Pd, Ag, An, Sb При необходимости можно добавить другие элементы |
Mg, Si, P, S, Ti, V, Cr, Mn, Fe, Co, Ni, Hf, Ta, Re, Cu, Zn, W, Se, Pb, Bi, Zr, Nb, Mo, Al, Pd, Ag, Sn, Sb При необходимости можно добавить другие элементы |
|
Среда |
Температура: -10°С~50°С; Влажность: 0%~80% |
|
|
Масса |
Около 1,5 кг включая аккумулятор |
|
|
Размеры |
Д*Ш*Г, мм: 220х91х276 |
|
|
Дисплей |
сенсорный TFT LCD 5,5", разрешение 1080 × 720 |
|
|
Дополнительно |
Благодаря инновационному мобильному приложению AXRSMART, можно просматривать, передавать и печатать данные в реальном времени, при этом доступны такие функции как: фотографирование образца, GPS-позиционирование, сканирование штрих-кода и архивирование данных. Дополнительная функция облака позволяет выполнять загрузку результатов испытаний в безопасный и зашифрованный облачный сервер, а также выполнять анализ статистики, запросов и крупномасштабный анализ |
|
|
Специальные комплектующие |
Помимо стандартных комплектующих, можно заказать следующие: адаптер для горячей поверхности. Он позволяет определять поверхности с высокой температурой и вибрирующие поверхности без контакта |
|
|
Диапазон измерений массовой доли элементов в твердых образцах, в том числе порошках, % |
от 0,001 до 100 |
|
Диапазон измерений толщины покрытия, мкм |
от 0,01 до 30 |
|
Пределы допускаемой относительной погрешности результатов измерений массовой доли элементов в твердых образцах, в том числе порошках, %, в поддиапазонах: - от 0,001 до 0,1 % включ. - св. 0,1 до 1,0 % включ. - св. 1,0 до 30 % включ. - св. 30,0 до 100 % включ. |
±40 ±25 ±5,0 ±3,0 |

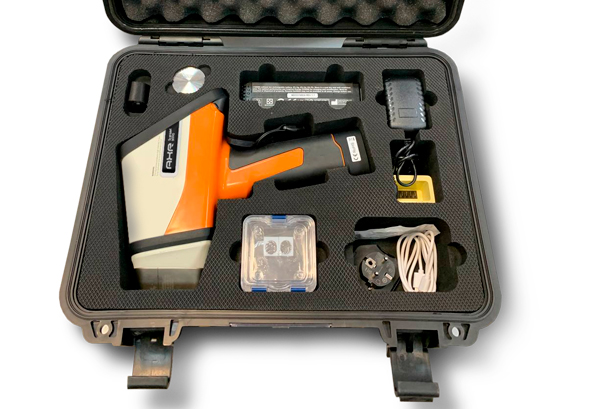

Базовый комплект поставки:
-
Анализатор ScanMet 9000
-
Герметичный ударопрочный кейс
-
Аккумулятор
-
Зарядное устройство
-
Образец для проверки работоспособности
-
Руководство по эксплуатации
-
Свидетельство о поверке
Инновационное программное обеспечение
- Простой в использовании программный интерфейс
- Информативный интерфейс о результатах анализа
- Обширная библиотека сталей и сплавов с возможностью настройки
Полезные комплектующие |
|
|
Портативный анализатор сплавов ScanMet 9000 может поставляться с комплектующими уникальной конструкции: настольный испытательный стенд, переносной испытательный стенд и т.д., которые значительно упрощают проведение испытаний; экраны из углеволокна с защитой от повреждения можно легко и быстро заменить, чтобы избежать повреждения детектора. |
|
|
|
Настольный испытательный стенд Позволяет измерять образцы без контакта. Полная защита оператора от рентгеновского излучения. |
|
|
Переносной испытательный стенд Складывается для простоты транспортировки. Позволяет измерять образцы без контакта. Полная защита оператора от рентгеновского излучения. |
|
|
Защита от обратного рассеяния Гибкое и прочное ограждение крепится к конусу анализатора, защищая оператора от обратного рассеяния во время рентгеновского анализа. |
|
|
Окошко из углеволокна с защитой от пробоя Окошко можно использовать для защиты детектора от повреждений во время испытаний образцов неровной формы. |
ScanMet 9000 как анализатор драгоценных металлов
Быстрая идентификация чистоты, о которой вы заботитесь
Почему стоит выбирать ScanMet 9000?
- Быстрый и точный
Быстрый, точный и надежный анализ драгоценных металлов с отображением результатов в течение нескольких секунд. - Интуитивно понятный и простой
Большой сенсорный экран высокой четкости, графический интерфейс и понятные результаты. - Безопасный и неразрушающий метод
Автоматическое устройство защиты от рентгеновского излучения для безопасности сотрудников.
Проведение анализа драгоценных металлов без повреждений поверхности. - Удобный и легкий
Не требует длительного обучения, прост в эксплуатации. Компактный размер для легкой транспортировки без предварительной подготовки образца.
ScanMet 9000 портативный рентгенофлуоресцентный анализатор драгоценных металлов, основанный на передовой керамической микрофокусной рентгеновской трубке и высокопроизводительном полупроводниковом детекторе.
В сочетании с усовершенствованным программным алгоритмом, может быстро и точно проанализировать концентрацию золота, серебра, платины и других драгоценных металлов не разрушая поверхность ювелирных изделий. Способен быстро определить чистоту драгоценных изделий, инвестиционного золота и различных видов драгоценных металлов.
ScanMet 9000 идеально подходит для решения следующих задач:
- Переработка драгоценных металлов
Точный анализ и определение чистоты, концентрации переработанных или восстановленных драгоценных металлов. - Для продавцов и производителей ювелирных изделий
Закупка и идентификация материалов из драгоценных металлов для ювелиров. Используется для определения подлинности, анализа чистоты золота и серебра, пробы золотых украшений. - Для ломбардов
Определение подлинности золота, проверки чистоты драгоценных золотых и серебряных украшений, и инвестиционного золота. - Ведомства по контролю качества
Определение чистоты драгоценных металлов, золота, серебра и др. - Анализ промышленных катализаторов
Для золотоочистительной промышленности, мониторинг содержания золота в активированном угле. - Испытание драгоценных металлов, таких как платина, родий и палладий, при восстановлении автомобильных катализаторов.
- Тестирование катализаторов из регенерированных драгоценных металлов для химической промышленности, включая платину, палладий, рутений, родий, иридий.
ScanMet 9000 как портативный рентгенофлуоресцентный анализатор покрытий
Ваш идеальный выбор для проверки толщины покрытия на объекте
Измерение толщины покрытия играет важную роль в процессе обработки поверхности в промышленности и является необходимым методом для обеспечения превосходного качества продукции. Если покрытие будет слишком толстым, это приведет к увеличению производственных затрат, а если слишком тонким, то оно не будет соответствовать техническим требованиям материала и внешнему виду.
Новое поколение портативных рентгенофлуоресцентных анализаторов толщины покрытия AXR, использует Si-PIN (или кремниевый дрейфовый детектор (SDD), высокого разрешения для достижения превосходной точности и стабильности измерений. Будь то контроль качества толщины покрытия в процессе производства, выборочная проверка качества или полная экспертиза при входном контроле материала, анализатор AXR сможет удовлетворить Ваши потребности.
Почему анализатор покрытий ScanMet 9000 является хорошим выбором
- Высокая точность
Керамический корпус миниатюрного источника рентгеновского излучения и высокопроизводительный полупроводниковый детектор используются для повышенной точности измерений. - Простота управления
Оснащен большим сенсорным дисплеем высокой четкости, понятным пользовательским интерфейсом и практически не требует обучения. - Интеллектуальное управление
Полностью автоматическое интеллектуальное управление, которое может выполнять измерения одной кнопкой. - Один прибор для разных целей
Может быстро проанализировать толщину и химический состав покрытий. - Прочный и долговечный
Степень пылевлагозащиты IP54, виброустойчивый; может работать в жестких условиях эксплуатации.
Применение
Широко используется для измерения толщины металлических покрытий, например, в гальванической, электронной промышленности, в производстве электронных компонентов, полупроводников, печатных плат, автомобильных деталей, функциональных гальванических покрытий, декоративных деталей, разъемов и других измерений толщины покрытия.
