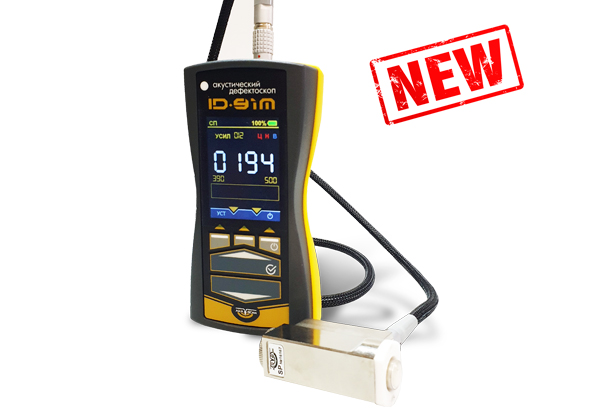

Акустический импедансный дефектоскоп ИД-91М предназначен для обнаружения расслоений и непроклеев в изделиях из слоистых пластиков, композитных и сотовых материалов. Широко используется в авиации и космической промышленности, а также при производстве конструкций из композиционных материалов. ИД-91М (ID-91M) - зарегистрированный товарный знак компании производитель АКА-Скан.
Дефектоскоп ИД-91М - Особенности:
- Дружественный интерфейс "включи и работай"
- Принцип действия -импульсный импедансный
- "Сухой" контакт преобразователя и контролируемого объекта
- Комплектуется двумя типами преобразователей: совмещенным (SP) и раздельно-совмещенным (RSP)
- Возможность комплектации датчиков износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
- Повышенное пылезащитное исполнение преобразователей (опционально)
- Минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем - 5мм
- Максимальная глубина обнаружения дефекта в изделиях из композиционных материалов раздельно-совмещенным преобразователем -13мм (в конструкциях из алюминиевых сплавов до 3 мм). Совмещенным преобразователем - 4 мм (1,5 мм)
- Световая, звуковая и визуальная сигнализации обнаружения дефекта
- Металлический ударопрочный корпус с прорезиненной ручкой, позволяющей фиксировать прибор в различных положениях
- Не требует долгой настройки, настраивается на бездефектном участке обследуемого объекта
Дефектоскоп ИД-91М - Области применения:

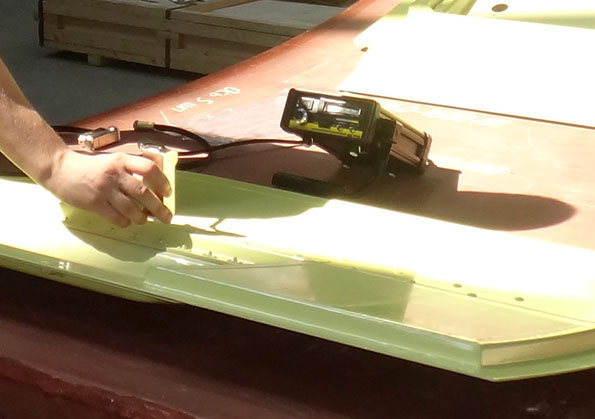

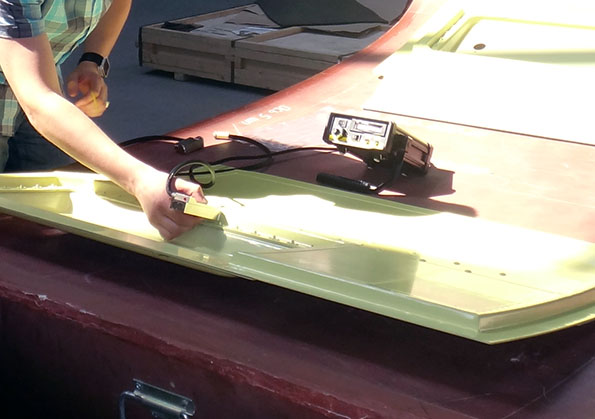

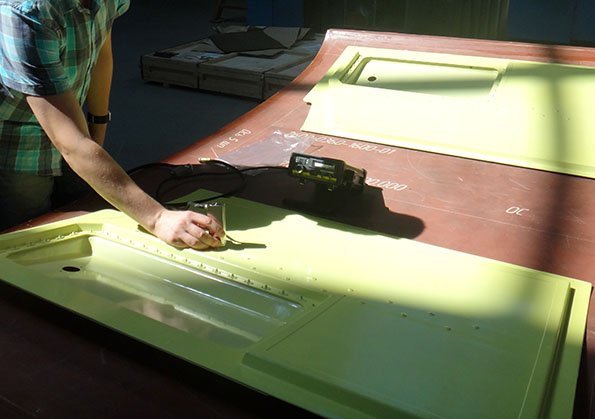

- Авиационная и космическая промышленность
- Судостроение и судоремонт
- Машиностроение
- Коммунальное хозяйство
Дефектоскоп ИД-91М - Базовая комплектация:

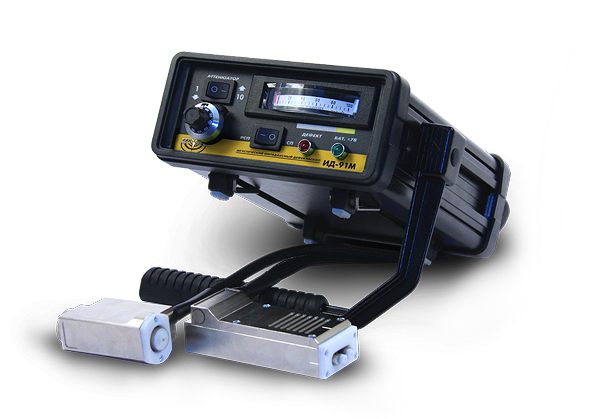

- ИД-91М - электронный блок акустического импедансного дефектоскопа

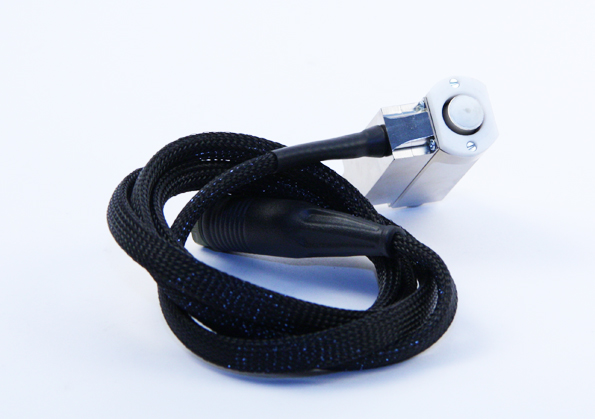

- Преобразователь SP - совмещенный преобразователь

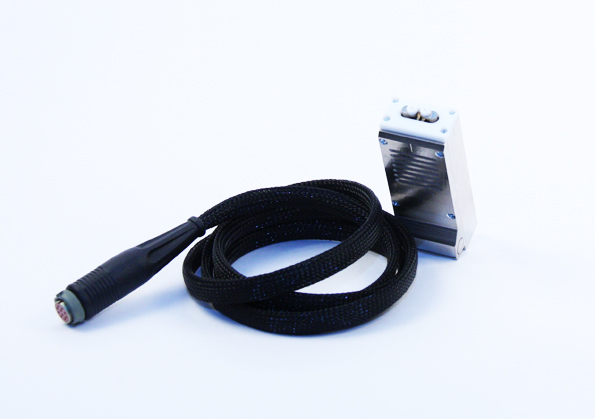

- Преобразователь RSP - раздельно-совмещенный преобразователь
- Стандартный образец СО-91
- Сумка для транспортировки ИД-91
- Зарядное устройство
- Li-Ion аккумулятор 3200 mAh
- Паспорт
Дефектоскоп ИД-91М - Технические характеристики:
Диапазон рабочих температур, град. С |
-10...+40 |
Габариты электронного блока, мм |
62х152х200 |
Габариты SP преобразователя, мм |
67х28х45 |
Габариты RSP преобразователя, мм |
100х32х22 |
Масса электронного блока, кг |
0,8 |
Минимальный радиус кривизны выпуклой /вогнутой поверхности, мм |
6 / 20 |
Диаметр минимальной зоны контроля SP / PSP, мм |
20 / 50 |
Питание батарея / сеть, В |
3,7 Li-ion / 220 |
