Акустический импедансный дефектоскоп ИД-91М v3

  • images/all/17/76/big/img_10.jpg

    1

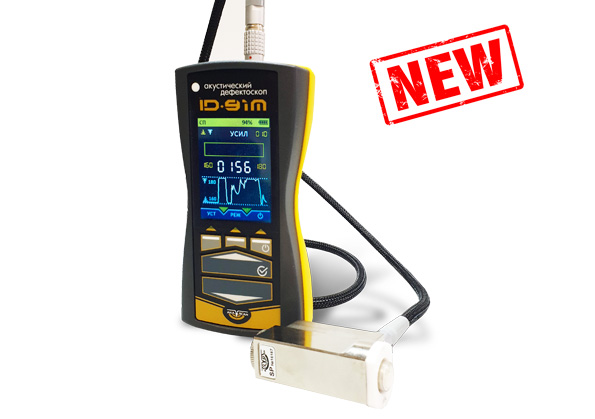

    Акустический импедансный дефектоскоп ИД-91М v3

Цена: ПО ЗАПРОСУ

ПОВЕРКА
ПЫЛЕВЛАГОЗАЩИТА
ГАРАНТИЯ 2 ГОДА
БЕСПЛАТНАЯ ДОСТАВКА



Акустический импедансный дефектоскоп ИД-91М v.3 (версия 3) предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.  Производитель ООО "АКА-Скан".  Эксклюзивные права на товарный знак ИД-91М v.3 принадлежат компании АКА-Скан.  Акустический дефектоскоп ИД-91М v.3 внесен в госреестр средств измерений (рег. № 89421-23) и может применяться в сфере распространения государственного регулирования.



Особенности и характеристики:

  • Резиновые противоударные протекторы электронного блока
  • Корпус из ABS пластика
  • Пылевлагозащита корпуса IP54
  • USB разъем для приёма- передачи данных
  • Мембранные клавиши управления с тактильным эффектом
  • Функция автоматической и ручной настройки
  • Режим безэталонной настройки
  • Способ возбуждения преобразователей – импульсный, непрерывный
  • Встроенная память параметров калибровки преобразователей
  • Возможность замены преобразователей без подстройки к электронному блоку
  • Комплектация  преобразователей  износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
  • Цветной графический TFT дисплей 320х240 (отображение уровня сигнала с визуальным эффектом аналогового стрелочного индикатора)
  • Функция работы на ярком солнце
  • Функция отображения сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях
  • Глубина залегания выявляемых дефектов в конструкциях из алюминиевых сплавов 0,5 мм - 3 мм;
  • Глубина залегания выявляемых дефектов в конструкциях из полимерных композиционных материалов 0,15 - 8,0 мм (в некоторых изделиях до 12 мм);
  • Минимальный диаметр выявляемого дефекта в конструкциях из алюминиевого сплава на глубине 0,5 мм - 7 мм;
  • Погрешность измерения площади дефектов - не более 30%
  • Напряжение зарядного устройства +9 В (встроенные аккумуляторы 2700 mAh. Зарядка «на борту»).
  • Вес электронного блока 0,3 кг.
  • Габариты электронного блока, мм  159 х 77 х 35



Описание режима безэталонной настройки:

Наличие режима безэталонной настройки позволяет производить настройку импедансного дефектоскопа непосредственно на контролируемом изделии без использования настроечного образца с искусственными имитаторами дефектов. Таким образом имеется возможность значительно сократить затраты на проведение неразрушающего контроля, за счет экономии временных и материальных ресурсов необходимых при изготовлении образцов.
Безэталонная настройка акустического дефектоскопа ИД-91М производится на небольшом участке контролируемого изделия площадью примерно 100х100 мм, путем плавного перемещения преобразователя внутри выбранной зоны. Во время перемещения преобразователя, дефектоскоп производит сбор данных о локальной жесткости изделия в выбранной зоне. Затем, при помощи методов статистического анализа данных, дефектоскоп автоматически подбирает оптимальное значение усиления таким образом, что большая часть значений локальной жесткости бездефектной части образца будет отображаться в середине шкалы прибора, а верхний и нижний порог срабатывания АСД таким образом, что даже незначительное падение локальной жесткости в контролируемой точке (что говорит о наличии дефекта), относительно значения локальной жесткости в бездефектной части образца, будет приводить к срабатыванию АСД. Таким образом, данная настройка обеспечивает максимальную чувствительность контроля. Настройка с таким показателем чувствительности в ручном режиме фактически невозможна в силу того, что для ее осуществления необходим сбор, преобразование и анализ массивного объема данных, характеризующих механические характеристики контролируемого изделия.



Условия эксплуатации:

температура окружающего воздуха от -10 до +50 градусов по Цельсию;

- относительная влажность воздуха до 98% при температуре +20 градусов по Цельсию;

- атмосферное давление от 84 до 106,7 кПа.



Комплект поставки:

  • ИД-91М версии 3 - электронный блок акустического импедансного дефектоскопа
  • Преобразователь СП - совмещенный преобразователь с износостойким наконечником *
  • Преобразователь РСП - раздельно-совмещенный преобразователь с износостойкими наконечниками *
  • Стандартный образец СО-91
  • Сумка для транспортировки
  • Зарядное устройство
  • Аккумуляторы
  • Кабель для подключения к ПК
  • Флэш карта с ПО
  • Паспорт
  • Свидетельство о поверке

* Преобразователи по выбору заказчика



Основные отличия акустического импедансного дефектоскопа ИД-91М v.3 от дефектоскопа ИД-91М:



дефектоскоп ИД-91М

дефектоскоп ИД-91М версии 3

Внесен в госреестр средств измерений, поставляется с поверкой

нет

да

Способ возбуждения преобразователей

импульсный

импульсный (ударный),

непрерывный

Рабочая частота (для СП)

500 Гц - 15 кГц

500 Гц - 15 кГц/ опционально

500 Гц - 300 кГц

Рабочая частота (для РСП)

12-16 кГц

12-16кГц/ опционально

12-300 кГц

Возможность замены преобразователей без подстройки к электронному блоку

нет

да

Возможность подключения акустических ударных преобразователей (метод свободных колебаний)

нет

опционально

Габариты электронного блока

62х152х200 мм

159 х 77 х 35 мм

Вес электронного блока

0,8 кг

0,3 кг

Пылевлагозащита корпуса

нет

IP54

Возможность подключения к ПК

нет

да

Возможность работы в режиме комплексная плоскость

нет

да

Амплитудно-временная характеристика

нет

да

Режим настройки

ручной

Ручной,

автоматический, режим безэталонной настройки

Возможность замены преобразователей без подстройки к электронному блоку

нет

да

Питание

220 В / батарея "Корунд"

Аккумуляторы 2700 mAh c возможностью замены силами потребителя

Встроенное зарядное устройство

нет

да

Наконечники преобразователей

керамические

износостойкие корундовые

Индикатор

стрелочный

Цветной TFT ЖК 320Х240 точек
