Продукция NDT-CLUB
UDT-RF ультразвуковой толщиномер. Толщиномер работает с ограниченной номенклатурой раздельно-совмещенных преобразователей и имеет два рабочих режима ЦИФРА и Б-СКАН. В режиме настройки и калибровки преобразователя оператору доступен А-скан с некоторыми ограничениями в функционале.

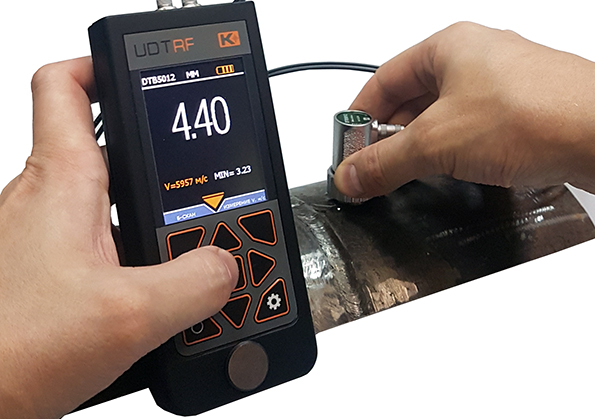

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

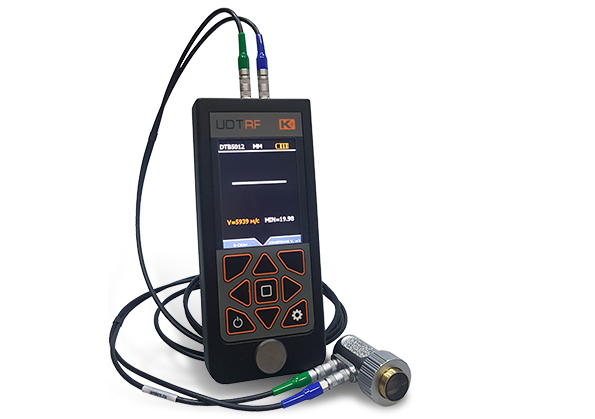

УДТ-RF (UDT-RF) ультразвуковой толщиномер в базовой комплектации |
УДТ-RF (UDT-RF) электронный блок толщиномера со встроенным Li-ion аккумулятором |

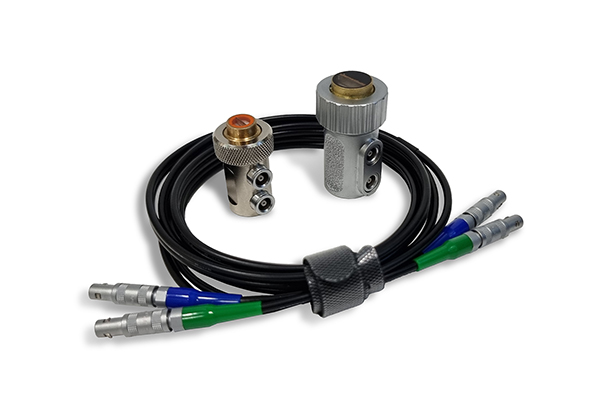

DTB5012 - РС преобразователь 5,0 МГц |
DT1006 - РС преобразователь 10,0 МГц |
Кабель соединительный двойной 2Lemo00-2Lemo00 |
Блок питания / зарядное устройство |
Кабель Type-C |
Защитный чехол (стандартный чехол на молнии) |

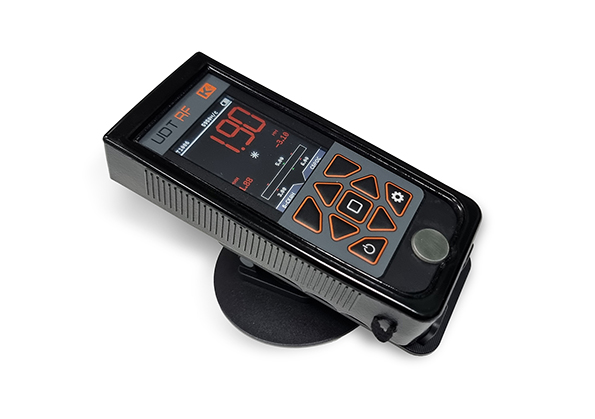

Защитный силиконовый бампер-чехол |

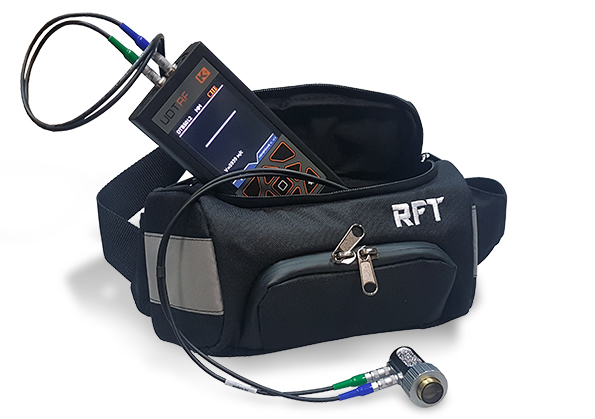

Сумка-пояс RFT для работы и транспортировки |
ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:
- Цифровая индикация измеренного значения с одновременным отображением на экране минимального значения в серии измерений
- Б-скан
- Измерение-калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
- Дискретность измерения 0,1/0,01 мм
- Регулируемая яркость экрана
- Таймер автоотключения
- Эргономичный корпус из ABS пластика
- Цветной дисплей 320х240 точек
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:
- Толщиномер имеет два режима работы: (ЦИФРА, Б-СКАН).
- А-СКАН можно использовать в режиме меню при настройке толщиномера, без возможности регулировать развертку и положение строба
- Работа с только с преобразователями, занесенными в библиотеку
- Калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
- АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
- Дискретность измерения 0,1/0,01/0,001 мм
КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:
- Эргономичный корпус из ABS пластика
- Разъемы преобразователей - 2 Lemo 00
- Цветной TFT дисплей с регулировкой яркости
ВСПОМОГАТЕЛЬНЫЙ ФУНКЦИОНАЛ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:
- Функция фиксации "заморозки" А-скана и измеренного значения на экране после отрыва преобразователя, значение сохраняется до проведения следующего измерения или выхода в меню прибора. Функция включается нажатием одной кнопки, при этом на экране прибора в центре появляется значек "снежинка"
- Библиотека установленных скоростей для различных, наиболее распространенных материалов
- Библиотека преобразователей куда включены типовые используемые преобразователи
- Три сменные цветовые палитры экрана – для работы в разных условиях освещенности: стандартная / имитация люминесцентного дисплея / монохромная
- Настраиваемый таймер автоотключения - 3, 5, 10 мин и настраиваемая работа подсветки экрана - 30, 60, 120 секунд при бездействии прибора
- Таймер поверки - устанавливается дата окончания срока поверки и таймер оповещения за 30, 14 и 7 дней до окончания срока действия поверки. Прибор будет оповещать об окончании срока поверки при каждом включении
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF
Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля) |
0,7-300 мм |
Дискретность показаний |
0.001 / 0.01 / 0.01 |
Диапазон настройки скорости распространения УЗ колебаний |
1000 ... 20000 м/с |
Диапазон регулировки усиления |
92 дБ с шагом 1 дБ |
Регулировка АРУ |
нет |
Регулировка ВРЧ |
нет |
Частотный диапазон |
1-10 МГц (-6дБ) |
Отображение информации |
цифровые значения, Б-скан (профиль дня изделия), А-скан (в режиме настройки) |
Автоматическая Сигнализация Брака (АСБ) |
есть |
Максимальное количество измерений в секунду |
30 |
Минимальный допустимый радиус кривизны |
не менее 10 мм |
Калибровка призмы |
по встроенному образцу, либо по заданному оператором образцу |
Калибровка скорости |
по заданной оператором толщине образца |
Измеряемые величины |
толщина, скорость |
Единицы отображения толщины |
мм |
Вывод отклонения текущего значения толщины от номинала |
да |
Фиксация минимального значения при сканировании |
да |
Использование преобразователей стороннего производства |
нет |
Дисплей |
цветной TFT с регулируемой яркостью и сменой палитры |
Палитра дисплея |
стандартная цветная, монохромная (для работы на ярком свету), имитация ЭЛД |
Регулировка яркости дисплея |
5 -100% с шагом 1% |
Автовыключение подсветки |
да |
Автовыключение толщиномера |
3 мин, 5 мин, 10 мин |
Установка даты/времени |
да |
Таймер поверки |
да |
Память |
нет |
Интерфейс связи с ПК |
USB Type-C Только для сервисного обслуживания |
Язык меню |
русский, английский |
Разъемы преобразователей |
2 х Lemo 00 |
Питание |
встроенный Li-Po аккумулятор |
Время работы от аккумулятора |
10-12 часов |
Внешнее питание толщиномера |
внешний блок питания 220 В AC / 5 В DC |
Диапазон рабочих температур толщиномера |
от -25 C до +55 C |
Габаритные размеры толщиномера (В x Ш x Д) не более |
155 х 65 х 28 мм |
Масса толщиномера, не более |
250 г |
