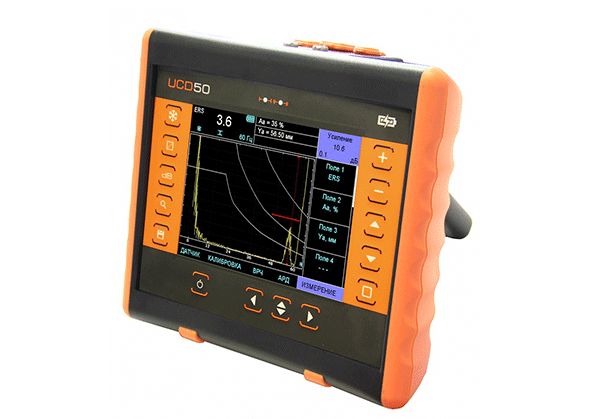

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе ABS пластика с классом защиты IP65, мощный, легкий и портативный (масса 1,4 кг с аккумулятором). Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия.
|
Базовая комплектация УСД-50 IPS |
Кол-во |
|
Электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором |
1 |
|
Кабель Lemo00-Lemo00 1,5м |
2 |
|
Преобразователь ультразвуковой (по выбору: рекомендованный комплект П111-2,5-К12, П112-5,0-12/2, П121-5,0-70, П121-2,5-65) |
4 |
|
Блок питания сетевой 15В / 220В |
1 |
|
Кабель USB для связи с ПК |
1 |
|
Защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
Кейс для переноски |
1 |
|
Программное обеспечение на CD-диске |
1 |
|
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.
Отображения ультразвуковых сигналов в недектированном виде
Б-скан для более удобной визуализации процесса ультразвукового контроля
Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.
Сохранение и вызов настроек из памяти прибора
Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа
Полноэкранный режим работы УЗ дефектоскопа УСД-50 - 640х480 точек
TOFD режим
Поддержка АРД-диаграмм
Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете
|
Развертка
|
мин.: 0 - 2,5 мкс |
|
Задержка |
от -5 мкс до 2000 мкс |
|
Максимальная длина контролируемого материала |
до 6000 мм (эхо-режим) |
|
Диапазон скоростей
|
1000 - 10 000 м/с с шагом 1, 10 и 100 м/с |
|
Задержка в призме |
0 - 100 мкс |
|
Демпфирование |
25 ом / 50 ом/ 1000 Ом |
|
Входной импеданс |
50 ом / 600 ом |
|
Зондирующий импульс
|
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), |
|
Демпфер зондирующего импульса |
регулируемый 0- 500 нс с задержкой демпфирования от 0 до 500 нс |
|
Частота повторений ЗИ |
от 20 до 2000 Гц с шагом 10, 100 и 1000 Гц |
|
Усилитель |
широкополосный 0.4-20 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
|
Дополнительная клавиша +dB |
программируемая |
|
Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 90 дБ, 12 дб/мкс |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой |
|
Функция АРД
|
построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
|
Детектирование
|
положительная или отрицательная полуволна, |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Зоны контроля
|
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между |
|
Измерение амплитуды
|
в процентах от высоты экрана, |
|
Дисплей
|
Цветной высококонтрастный, TFT 640 х 480 точек, |
|
А-сигнал |
480 x 300 точек в стандартном режиме |
|
Память
|
200 настроек с А-сигналом |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 Lemo00 |
|
Аккумулятор |
Li-ion 10.8В, 5000 mА/ч |
|
Время работы |
10 часов работы от встроенного аккумулятора |
|
Внешнее питание |
блок питания 220В AC |
|
Напряжение питания |
15В / 2,5А DC |
|
Диапазон рабочих температур |
от -30 Cº до +55 C⁰ |
|
Размер (В x Ш x Д) |
200 мм x 225 мм x 80 мм |
|
Масса |
1,5 кг с аккумуляторами |
