Дефектоскоп А1211 Mini это цифровой, миниатюрный ультразвуковой дефектоскоп общего назначения, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля. Главной особенностью прибора является небольшой вес ( всего 210 грамм) и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
А1211 Mini обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
К особенностям прибора А1211 Mini можно отнести:
- Измерение уровней сигналов и координат дефектов
- Возможность выбора типа шкалы: мм - по глубине, мкс - время
- Быстрый доступ к функциям управления
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
- Индикатор уровня заряда аккумулятора
- Оперативное управление яркостью подсветки экрана прибора
- Дискретность индикации результатов измерений: 0,1 или 1 мм
- Связь с ПК по USB
- Программное обеспечение для приема данных из прибора и сохранения их на ПК
- Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку

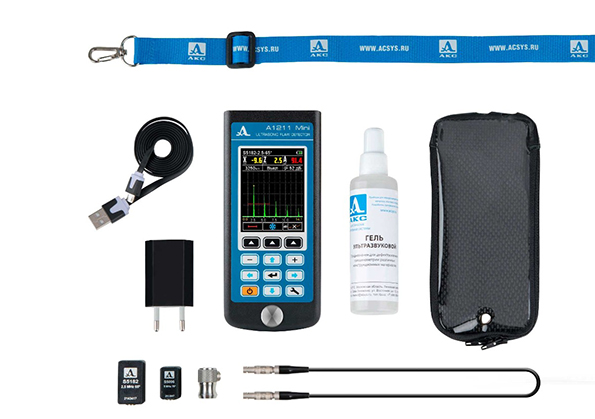

А1211 Mini базовый комплект |
А1211 Mini - УЗ дефектоскоп |
Преобразователь S3568 2.5A0D10CL |
Преобразователь S5182 2.5A65D12CS |
Преобразователь S5096 5.0A70D6CS |
Кабель LEMO-LEMO одинарный 1,2 м |
Адаптер 220 В – USB |
Кабель USB A - Micro B |
Компакт-диск с документацией и ПО |
Чехол Т12 |
Гель УЗ -30°C...+100°C, 0,1 кг |

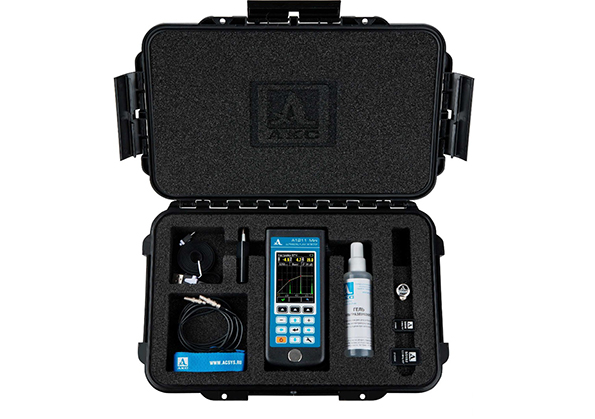

Жесткий кейс Т12 |
Возможности А1211 Mini

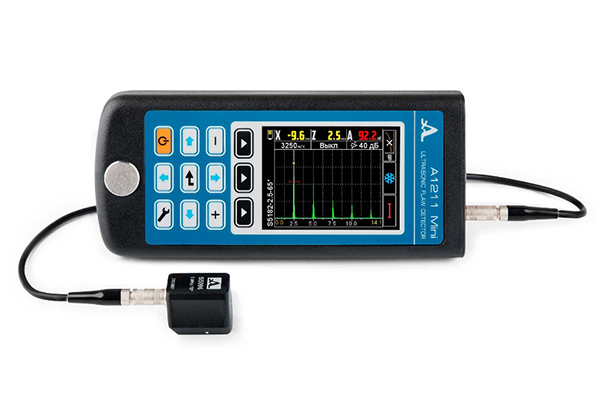

Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов

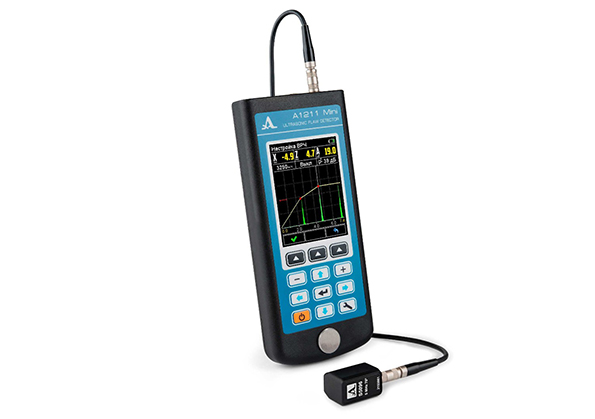

Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения


Технические характеристики А1211 Mini
Параметр |
Значение |
Диапазон устанавливаемых скоростей ультразвука |
1 000 – 14 999 м/с |
Номинальные рабочие частоты ультразвука |
0.5 – 15 МГц |
Диапазон перестройки усиления |
от 0 до 80 дБ |
Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями |
|
с преобразователем S3568 2.5A0D10CL |
от 7 до 900 мм |
с преобразователем D1771 4.0A0D12CL |
от 2 до 450 мм |
Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) |
±(0,03H+0,2) мм |
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
|
S5182 2.5А65D12CS |
от 2 до 200 мм |
S5096 5.0А70D6CS |
от 2 до 90 мм |
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями: |
|
глубины H |
±(0,03H+1) мм |
дальности по поверхности L |
±(0,03L+1) мм |
Номинальное напряжение питания |
3,7 В |
Продолжительность работы от аккумулятора, не менее |
9 ч |
Габаритные размеры электронного блока, не более |
161х70х24 мм |
Масса электронного блока, не более |
210 г |
Средняя наработка на отказ |
18 000 ч |
Установленный срок службы |
5 лет |
Диапазон рабочих температур |
от -20 до +50 ºC |
