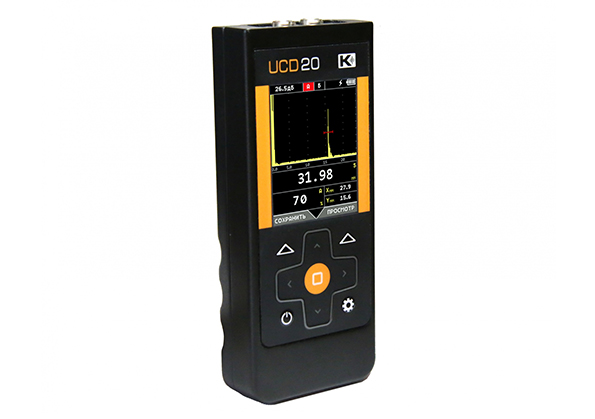

УСД-20 новый ультразвуковой дефектоскоп с массой 240 гр. простой в настройке и эксплуатации инструмент для контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными. Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами (в том числе для работы при ярком солнечном свете) и всеми основными функциями современного дефектоскопа.
Особенности ультразвукового дефектоскопа УСД-20
- высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240
- новый Li-Pol мощный аккумулятор со временем автономной работы до 20 часов
- удобный чехол для работы в полевых условиях со специальным креплением на руке
- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой
- встроенный USB-C интерфейс
- две независимые зоны контроля
- встроенная коррекция V-образности для оригинальных толщиномерных датчиков
- функция ВРЧ по двум точкам
- память настроек и результатов контроля
- в специальной версии доступен также режим полнофункционального толщиномера со всеми функциями профессионального толщиномера с А-сканом (узнавайте у менеджера)
УСД-20 УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП В БАЗОВОЙ КОМПЛЕКТАЦИИ |
|
| 177 600 руб. | |
|
Электронный блок УСД-20 со встроенным Li-Pol аккумулятором |
1 |
|
Блок питания сетевой 5В / 220В |
1 |
|
Защитный чехол с креплением на руке оператора |
1 |
|
Кабель Lemo00-Lemo00 1,5 м |
2 |
|
Преобразователь ультразвуковой (по выбору) |
4 |
|
Кабель USB для связи с ПК |
1 |
|
Программное обеспечение на CD-диске |
1 |
|
Сумка для переноски |
1 |
|
Комплект документации (руководство пользователя, паспорт) |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИТСТИКИ ДЕФЕКТОСКОПА УСД-20
|
Развертка
|
мин.: 0 - 2,38 мкс (0-7 мм) |
|
Диапазон скоростей |
1000 - 9999 м/с |
|
Задержка |
от 0 до 167 мкс |
|
Максимальная длина контролируемого материала (сталь) |
до 506 мм (эхо-режим), 1012 мм (теневой режим) |
|
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
|
Зондирующий импульс |
радиоимпульс, амплитудой 200 В, |
|
Частота повторений ЗИ |
400 Гц |
|
Усилитель |
широкополосный 0.5-20 МГц (-6 дБ) |
|
Согласование с ПЭП сторонних производителей |
нет |
|
Диапазон регулировки усиления |
92 дБ, с шагом 0.5 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
линейная с диапазоном до 20 дБ |
|
Кривая Амплитуда-Расстояние (АРК) |
нет |
|
Детектирование |
полное, радиосигнал (во всем диапазоне развертки) |
|
Отображение сигналов на экране (визуализация) |
А-скан |
|
Дополнительная клавиша +dB |
нет |
|
Автоматическая калибровка задержки в призме |
нет |
|
Автоматическая калибровка диапазона контроля при заданной толщине шва |
нет |
|
Автоматическая калибровка скорости УЗК |
нет |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля
|
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Режимы работы АСД
|
дефект в первой зоне, |
|
Функция АРД |
нет |
|
Цифровая фильтрация сигнала |
нет |
|
Аналоговая фильтрация сигнала |
нет |
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между |
|
Измерение амплитуды
|
в процентах от высоты экрана, |
|
Сравнение с сохраненным эталонным сигналом |
нет |
|
Поддержка стандарта контроля сварных швов AWS D1.1 |
нет |
|
Обработка изображения на экране после «заморозки» экрана |
Статичная картинка |
|
Дисплей c функцией поворота |
Цветной высококонтрастный, TFT 320 х 240 точек, |
|
Смена цветовых схем экрана под особенности зрения и условий освещенности |
есть |
|
Язык меню |
русский, английский |
|
Память
|
900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; |
|
Интерфейс |
USB-С |
|
Разъемы преобразователей |
2 х Lemo 00 |
|
Аккумулятор |
встроенный, 3,7В/3,5А/ч |
|
Время работы |
до 20 часов |
|
Внешнее питание |
блок питания 220В AC |
|
Напряжение питания |
5В / 2,5А DC |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
155 мм x 65 мм x 28 мм |
|
Масса |
0,24 кг с аккумулятором |
