УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках

  • images/all/17/81/big/img_10.jpg

    1

    УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках
  • images/all/17/81/big/img_12.jpg

    1

    УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках
  • images/all/17/81/big/img_14.jpg

    1

    УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках
  • images/all/17/81/big/img_16.jpg

    1

    УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках
  • images/all/17/81/big/img_18.jpg

    1

    УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках
  • images/all/17/81/big/img_20.jpg

    1

    УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках

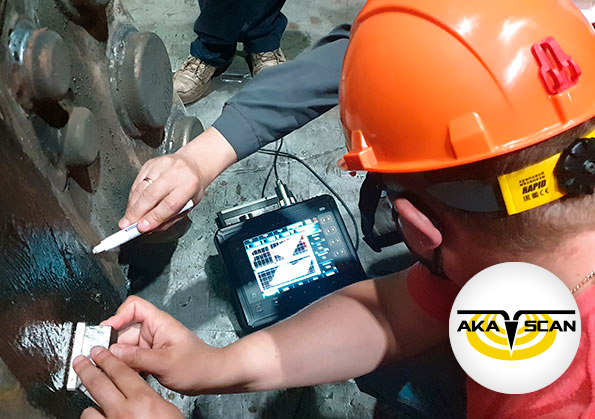

  • images/all/17/81/big/img_22.jpg

    1

    УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках

Цена: ПО ЗАПРОСУ

ПОВЕРКА



УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках (KROPUS)

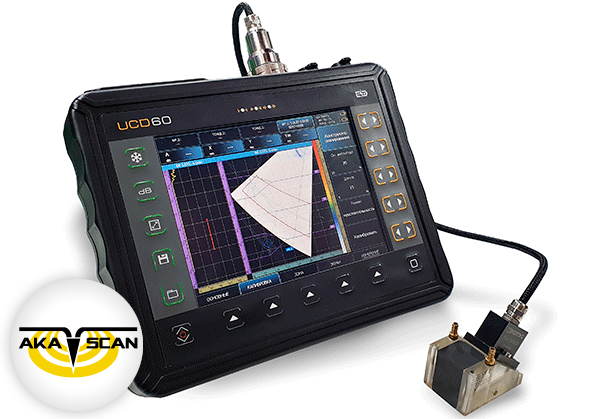

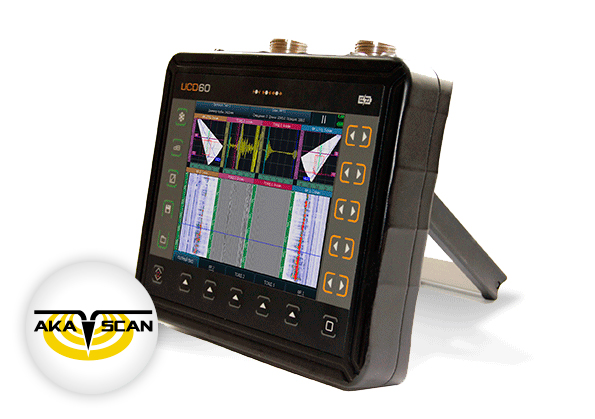

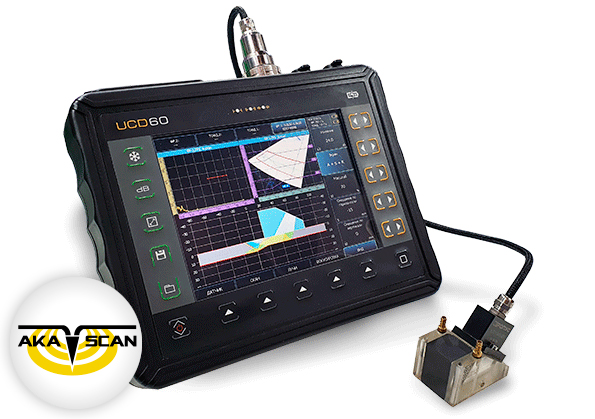

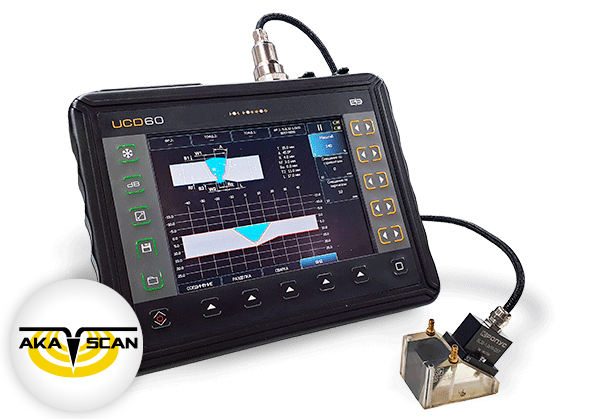

УСД-60ФР-16/128 новый высокопроизводительный прибор обладает возможностью работать одновременно с двумя 64-х канальными фазированными решетками и различными сканерами - роликовыми, сканерами ФАР+TOFD и др. Прибор позволяет проводить сканирование сварного соединения одновременно с двух сторон со скоростью до 6-9 метров в минуту. Одновременно также можно использовать до 2-х каналов TOFD, что позволяет проводить контроль, соответствующий всем современным мировым стандартам. Так же в приборе реализована функция обычного классического дефектоскопа.

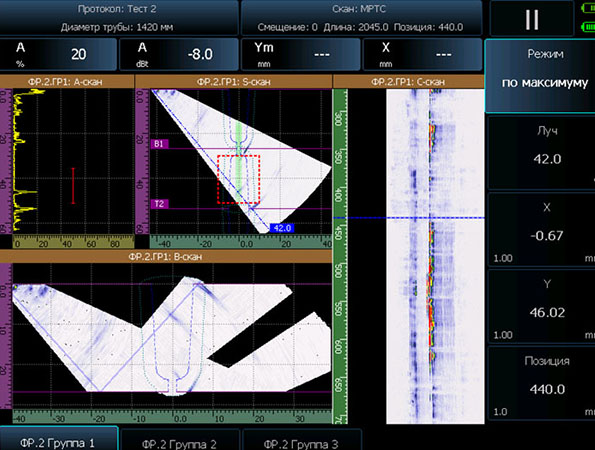

Современный программный пакет для автоматизированного сбора данных и обработки изображений с разложением в трехмерном виде позволяет наглядно визуализировать контроль.

Комплектация УСД-60ФР-16/128

УСД-60ФР-16/128 ультразвуковой дефектоскоп на фазированных решетках

Электронный блок УСД-60ФР-16/128 со встроенным аккумулятором

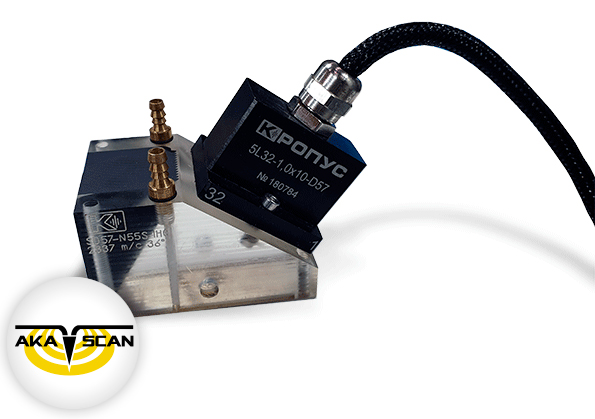

Фазированные антенные решетки и призмы подбираются индивидуально под задачи заказчика

Контрольный образец КО-ФР-Ø3

Чехол

Блок питания сетевой 15В / 220В

Кабель USB для связи с ПК

Программное обеспечение на CD-диске

Кейс для переноски

Комплект документации

особенности УСД-60ФР-16/128 ультразвукового дефектоскопа на фазированных решетках

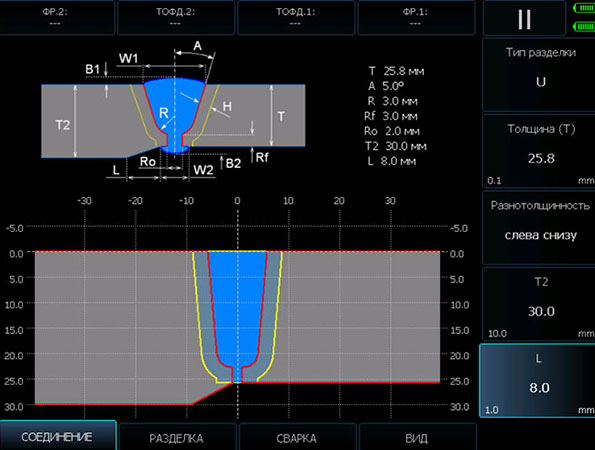

Возможность задания полной геометрии сварного соединения, включая разнотолщинность, размеры валиков усиления, ширину зоны термического влияния и пр.

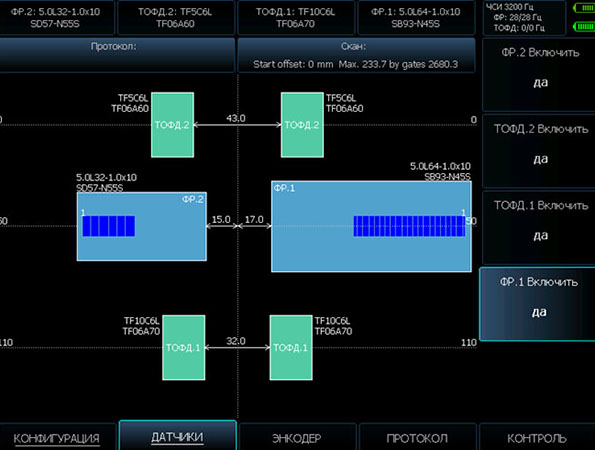

Простое и понятное универсальное расположение всех преобразователей на сканере для точного сведения данных в общий скан.

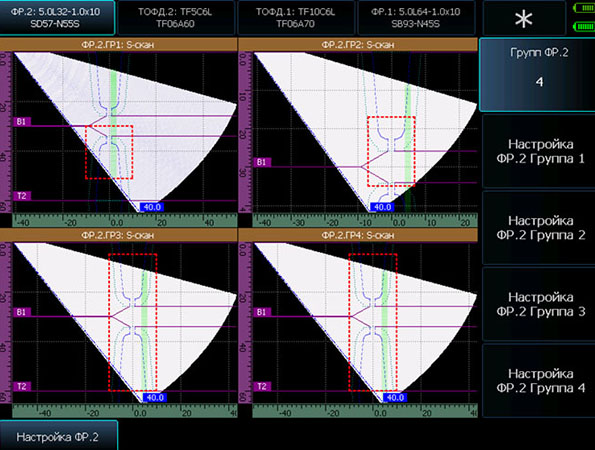

 До 4-х групп контроля на каждом ФР преобразователе



 Конструктор сканирования для каждой группы

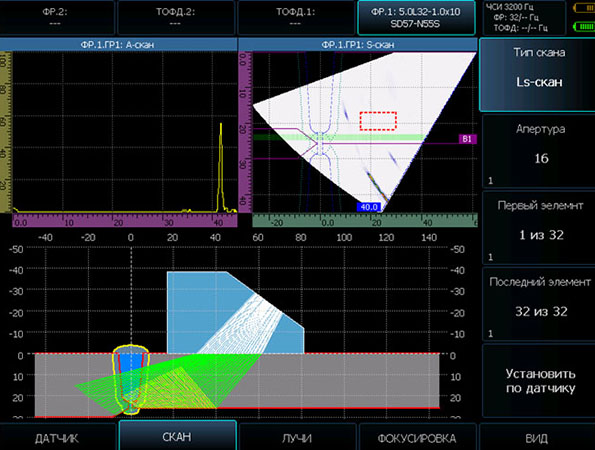

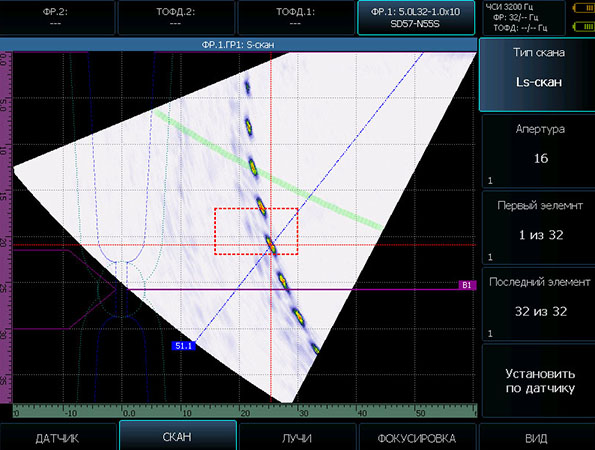

 Высокая разрешающая способность и различные виды сканирования : классический S-Скан, сканирование по фиксированному углу (L-scan), комбинированное сканирование (качание луча и перемещение по апертуре) LS-скан (compaund S-scan)

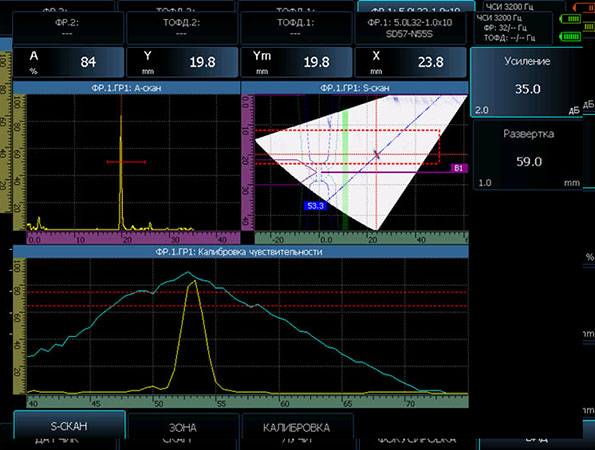

 Выравнивание чувствительности по углам и глубине

 Анализ результатов после сканирования и "на лету" для быстрой настройки сканера

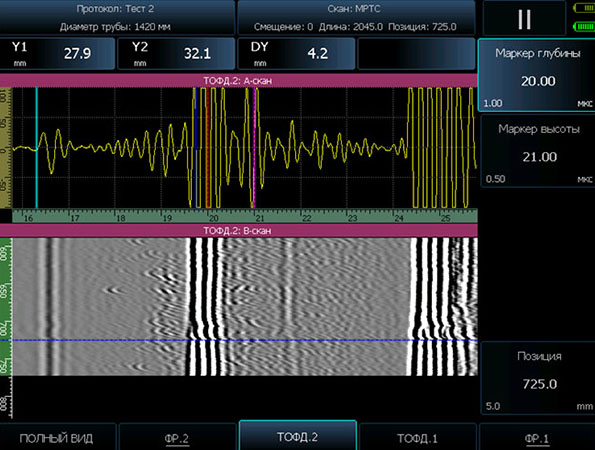

 2 независимых канала TOFD



 технические характеристики УСД-60ФР-16/128

ФАЗИРОВАННАЯ РЕШЕТКА

Конфигурация генератора

16:128 (опционально 32:128)

Напряжение возбуждения

±75 В

Форма возбуждающего импульса

радиоимпульс

Синхронизация

По кодировщику положения или времени

Усиление

0-80 дБ с шагом 0,5 дБ

Диапазон рабочих частот

500кГц – 20 МГц

Частота дискретизации

100 МГц

Разрядность АЦП

10 бит

Разрядность данных

16 бит

Запись сигнала

Цифровая запись формы каждого сигнала

Максимальная длина А-скана

до 10 000

Частота следования импульсов

до 10 кГц

Количество законов фокусировки

до 1024

Выравнивание чувствительности

2D программируемая по углу, по глубине (ВРЧ диапазоном 60дБ, 32 точки с крутизной до 50дБ/мкс)

Типы фокусировки

по глубине, по пути, по расстоянию, авто

Дискретизация

1:1 / 1:128

Автоматическая калибровка скорости УЗК

есть

Конструктор геометрии сварного соединения

Встроенный помощник, отображение разделки шва на изображении скана

Использование сканеров



Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа

Использование TOFD

Двухканальный TOFD с записью по датчику пути или по времени

Виды сканов



S-Скан, реальная геометрия сварного шва (В-скан), С-скан, вид сверху и сбоку

Виды сканирования

S-скан, L-скан, комбинированный LS-скан (compaund S-Scan)

Количество одновременных групп элементов

до 8 ми групп (до 4х на каждом канале ФР)



Курсоры

В декартовой системе, 2D, полярные

Измерение



Расстояние по лучу, координаты по глубине и положению (X,Y), максимум в 2D, эквивалентная площадь

Постобработка сканированного участка на ПК

анализ, 3D анализ в по объему изделия, масштабирование, выдача протокола

Разъемы

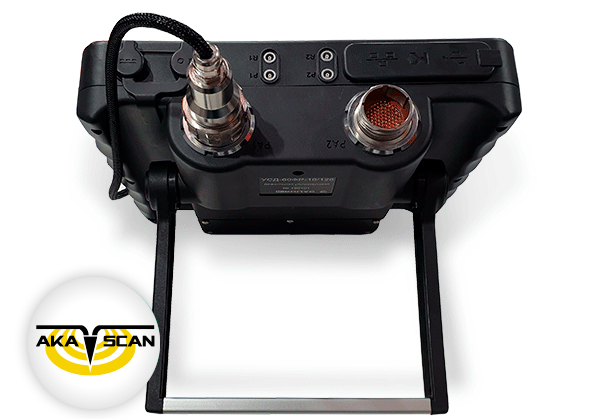

2 x Amphenol D38999

КАНАЛЫ ОДНОЭЛЕМЕНТНОГО ПЭП

Количество каналов

2 независимых

Напряжение возбуждения

±200В

Дискретизация

100 МГц

Обработка

А-скан, Б-скан, TOFD

Усиление

0-110 дБ с шагом 0.1, 0.5, 1, 2 и 6 дБ

Диапазон рабочих частот

500 кГц – 20 МГц

Разъемы

4 x Lemo 00

ОСНОВНЫЕ ОБЩИЕ ХАРАКТЕРИСТИКИ

Хранение данных

Стандартная USB карта или скоростной Ethernet 10/100 Mbps

USB порты

2 USB + hub на 5 дополнительных портов

Размер файла данных

300 Мб

Стандартная скорость сканирования

6-9 м/мин



Длина записи скана

5000 измерений

Экран

800х600 точек, 8.5 дюймов, цветной TFT с функцией смены фона для контрастной работы на ярком солнечном свету

Аккумулятор



2 встроенных аккумулятора, с возможностью быстрой смены, до 12 часов автономной работы

Внешнее питание

блок питания 220 В AC

Диапазон рабочих температур

от -20 C до +60 C

Размер (В x Ш x Д)

280 мм x 245 мм x 100 мм

Масса

2,5 кг с аккумулятором
