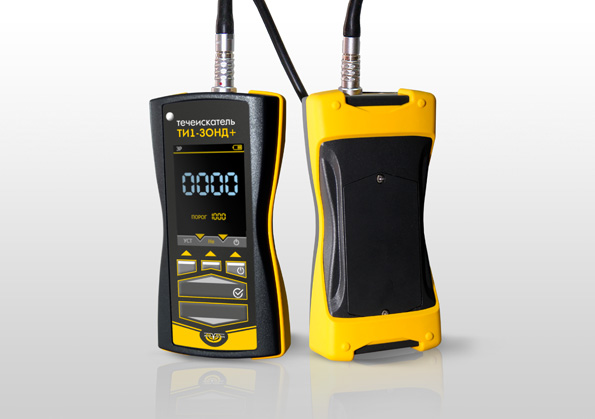

Портативный течеискательный комплекс «ТИ1 - ЗОНД+» предназначен для поиска, локализации и количественной оценки утечек гелия, водорода, вакуума, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д. Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:
- Контроль герметичности вакуумных и пневматических систем
- Поиск течей в затворах, насосах
- Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
- Локализация течей в крупногабаритных объектах
- Проверка качества сварных швов, герметичности вакуумных соединений
Течеискатель «ТИ1 - ЗОНД+» и метотоды контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ" ТК371/ПК6
Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.
ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.
Назначение преобразователей:

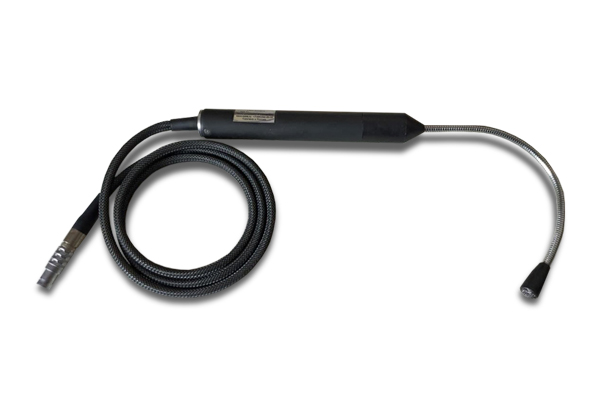

Гелиевый щуп (звукорезонансный метод) - поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).

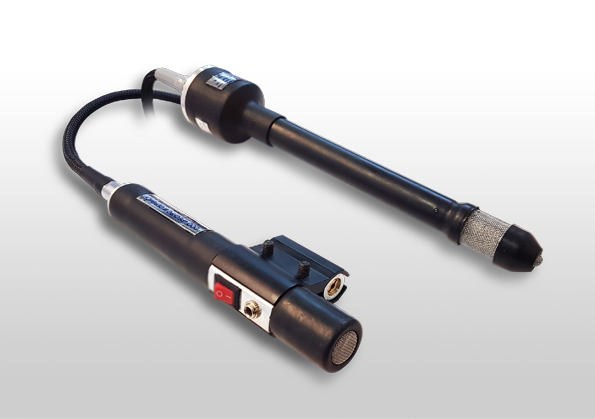

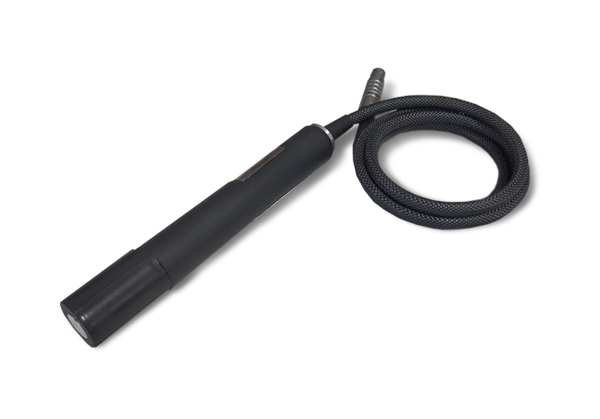

Ультразвуковой щуп (акустический метод) - поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.
Особенности ТИ1-ЗОНД:
- современная элементная база и высокопроизводительное цифровое ядро
- взрывозащищенное исполнение (опционально)
- большой ЖК индикатор 320 х 240 точек
- два типа используемых щупов: гелиевый и ультразвуковой
- минимальный уровень выявляемой течи 0,05 г/год
- установка порога срабатывания после калибровки по контрольной течи
- лазерный целеуказатель места контроля (для ультразвукового щупа)
- поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа
- сверхчувствительный поиск малых утечек при использовании гелиевого щупа
- высокая скорость контроля по сравнению с зарубежными аналогами.
- автоматическая отстройка от мешающих факторов влажность воздуха, загазованность помещения.
- прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP54
Технические характеристики:
Портативный течеискатель «ТИ1-ЗОНД» с гелиевым преобразователем для локального поиска малых утечек гелия, элегаза, фреонов и т.д. в непосредственной близости от утечки (до 30 мм)
|
Чувствительность течеискателя |
≤1·10-6 м 3 · Па/с, устойчивая работа в условиях загазованности, слабая зависимость от влажности |
|
Время выхода на режим течеискателя |
≤1 минуты |
|
Масса течеискателя |
0.3 кг (≤1 кг в упаковке) |
|
Габариты электронного блока |
160 х 88 х 35 |
|
Пробный газ |
Гелий |
|
Количество дополнительных пробных газов |
Любые газы, отличающиеся по скорости звука от воздуха |
|
Постоянная времени течеискателя |
≤1 с |
|
Длина зондовой части щупа |
1 м |
|
Проверка нижнего порога чувствительности |
Калиброванная контрольная течь диффузионного типа «КТ-1» (СДОС 07-2012) |
|
Световая, звуковая и цифровая индикация утечек |
+ |
|
Время непрерывной работы от аккумуляторов |
Не менее 5 часов |

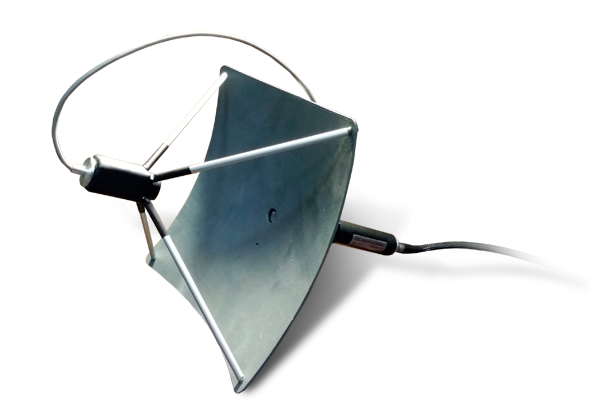

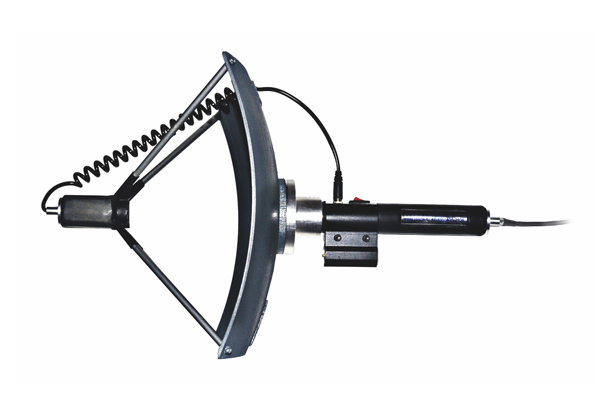

Портативный течеискатель «ТИ1-ЗОНД+» с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации. Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.
| Частотный диапазон, кГц |
37 – 44 |
|
Пробный газ |
Воздух, азот, гелий, вакуум и т.д. |
|
Дистанция обнаружения утечки газа, м |
до 40 м |
|
Масса щупа, кг ·без параболического усилителя ·с параболическим усилителем |
0,1 0,25 |
|
Габариты щупа, мм ·без параболического усилителя ·с параболическим усилителем |
152х49х22 230х400х90 |
|
Проверка нижнего порога чувствительности |
Калиброванная контрольная течь «КТ-2 АКУСТИКА» - контрольный образец (СДОС 09-2014) |
|
Длина зондовой части щупа, м ·без параболического усилителя ·с параболическим усилителем |
1 1 |
|
Наличие лазерного целеуказателя течи |
Да |
|
Диапазон рабочих температур |
- 10... 50 С |
Основные отличия нового течеискателя ТИ1-ЗОНД+ от предшественника ТИ1-ЗОНД
|
|
ТИ1-ЗОНД
|
ТИ1-ЗОНД+
|
|
Габаритные размеры электронного блока, мм |
160 х 98 х 33 | 160 х 88 х 35 |
|
Масса электронного блока, кг |
0,45 | 0,35 |
|
Пылевлагозащитное исполнение |
----- | IP54 , корпус из ABS пластика |
|
Взрывозащищенное исполнение |
----- | Ex (опционально) |
|
Дисплей, точек |
133х64 Монохромный | 320х240 ЖК Цветной |
|
320х240 ЖК ЦветнойРазъемы подключения преобразователей |
РС7 |
LEMO 1B |
|
Модернизированная конструкция преобразователей |
----- |
да |
|
Питание |
Батарейки АА |
NiMH аккумуляторы или батарейки АА / сеть 220В |
|
Встроенное зарядное устройство |
----- |
да |
|
Сохранение результатов контроля в памяти прибора |
----- |
да (опционально) |
|
Подключение к ПК |
----- |
да (опционально) |

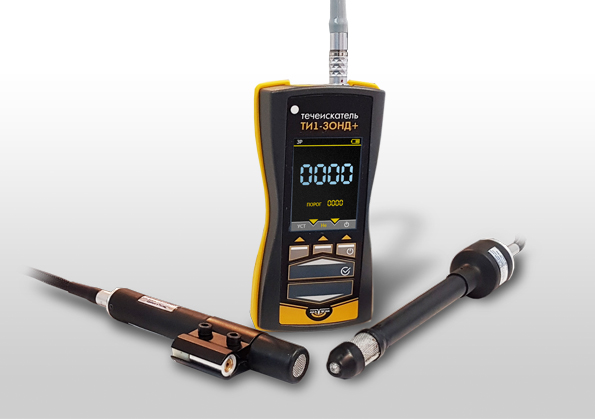

Комплект поставки:
- Электронный блок с аккумуляторами
- Преобразователь акустический ультразвуковой
- Преобразователь гелиевый
- Параболический усилитель (опционально)
- Контрольная течь КТ-1 (опционально)
- Контрольная течь КТ-2 (опционально)
- Зарядное устройство
- Наушники
- Паспорт (руководство по эксплуатации)
- Сумка для переноски
Нормативные методические документы:
"Методические рекомендации о порядке проведения контроля герметичности неконтактным акустическим газовым методом сосудов, аппаратов, котлов и трубопроводов" СДОС-09-2014. Скачать
"Методические рекомендации о порядке проведения контроля герметичности технических устройств и сооружений применяемых и эксплуатируемых на опасных производственных объектах" СДОС-07-2012. Скачать
Руководство по эксплуатации течеискателя скачать
Течеискатели ТИ1-ЗОНД+ в настоящее время успешно эксплуатируются на предприятиях:
АО «Институт реакторных материалов»
ООО Газпром Нефть Шельф (МЛСП «Приразломная»)
ООО "Центр плазменных и вакуумных технологий"
и др.
