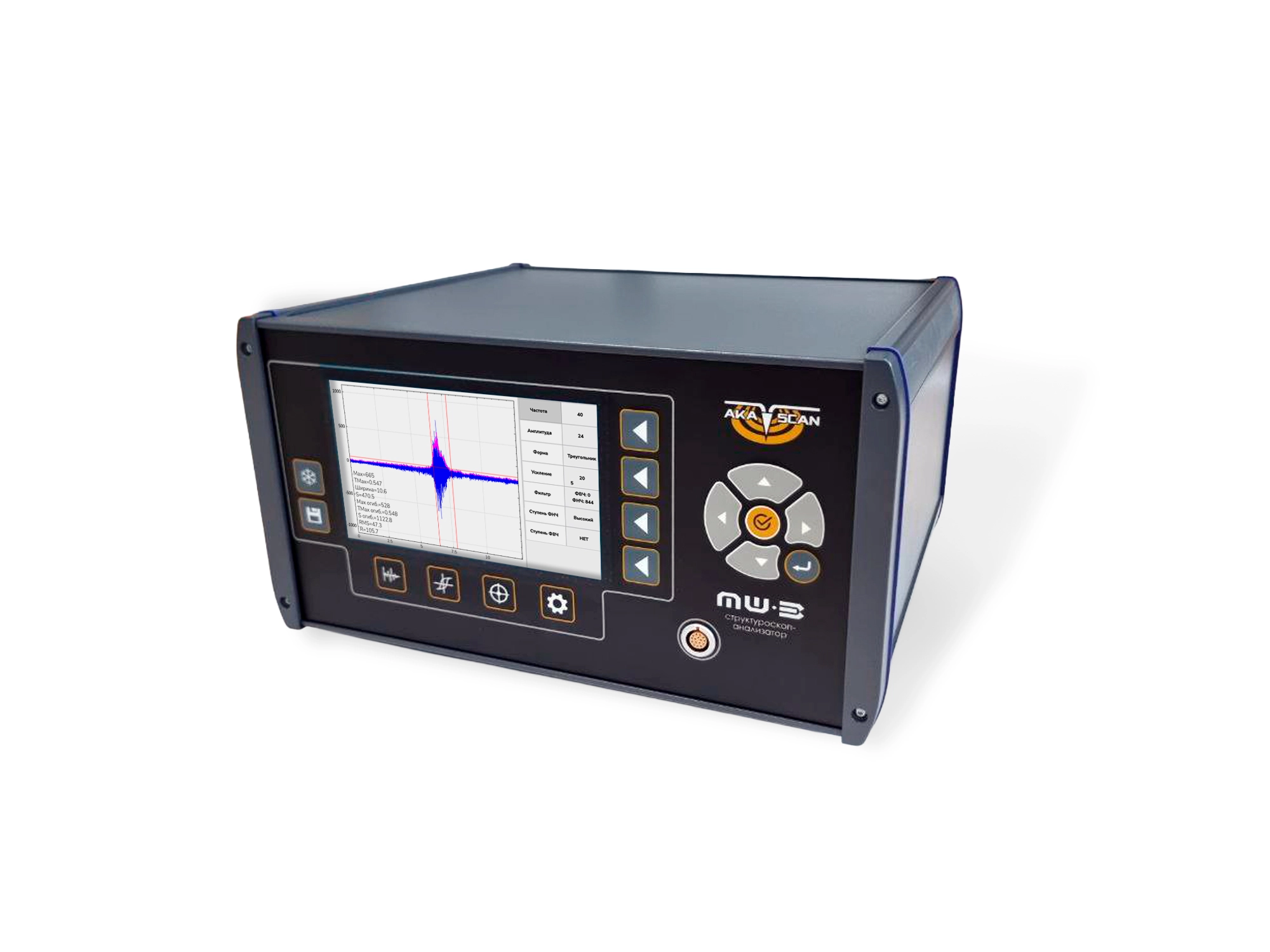

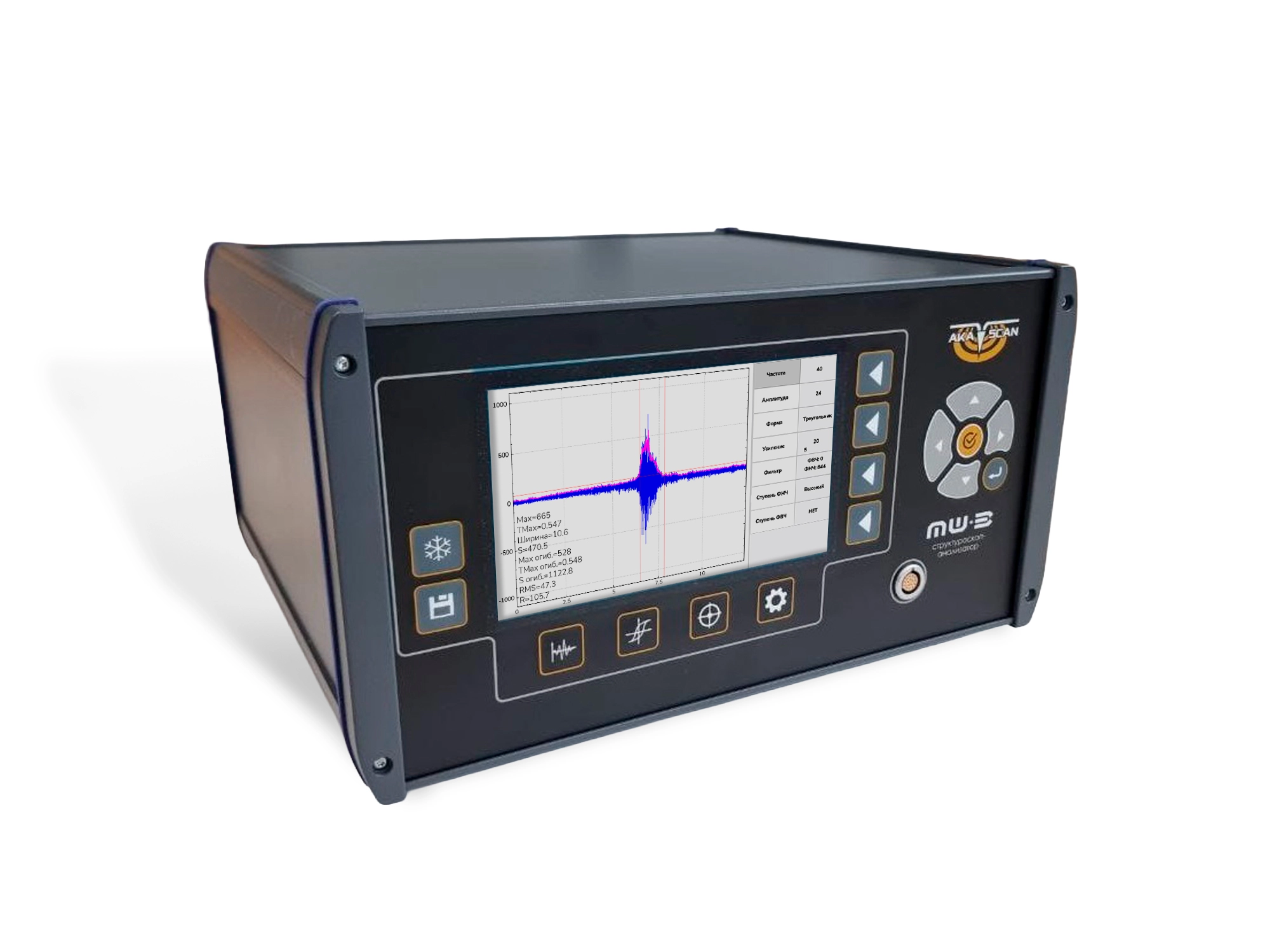

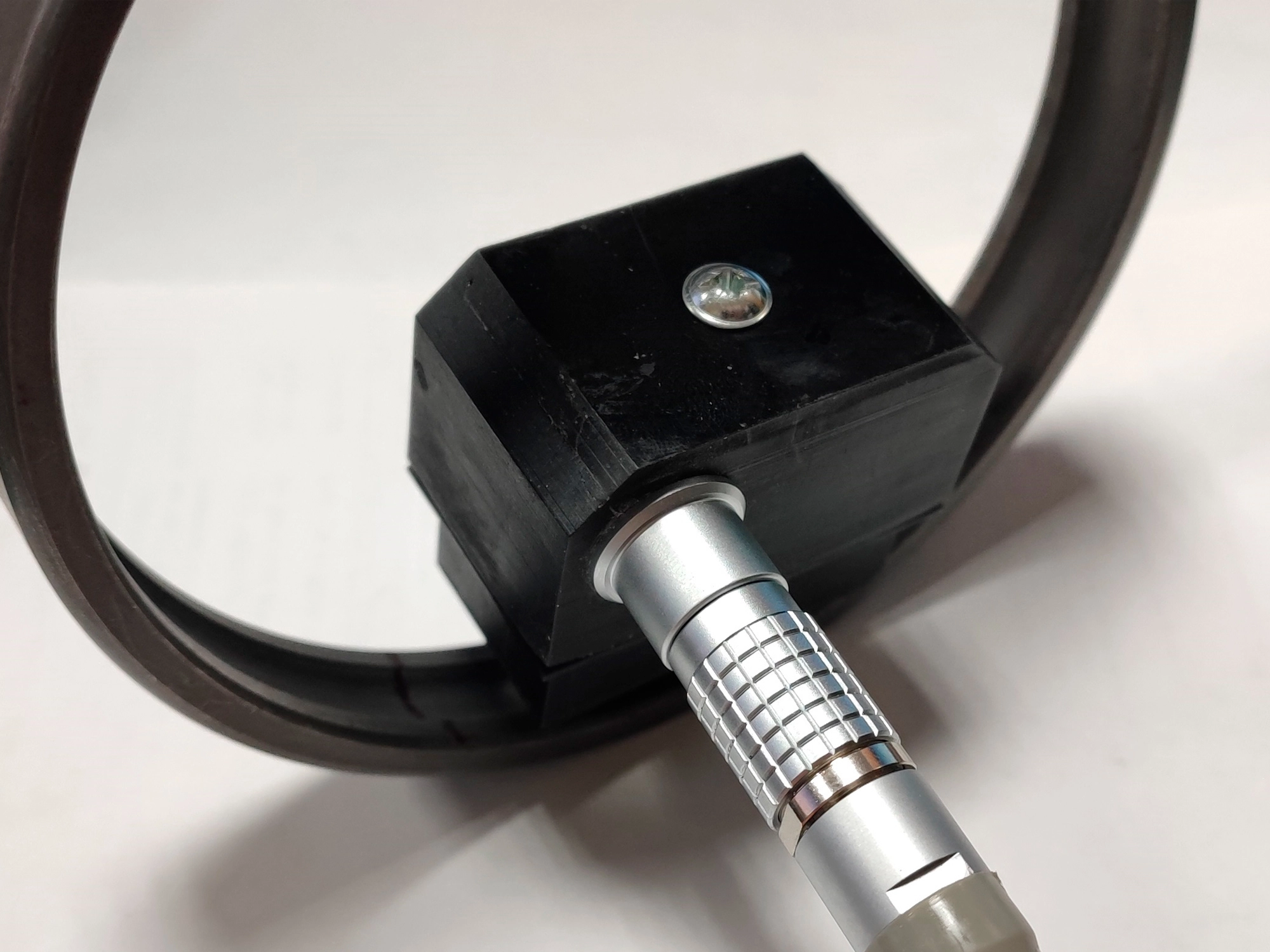

Структуроскоп Glav-Scan МШ-3

Назначение:

Анализатор (структуроскоп) Glav-Scan МШ-3 предназначен для контроля качества и напряженно-деформированного состояния поверхности стальных изделий:

• поиск участков прижогов при шлифовании
• твердость в поверхностном слое стали после различных технологических процессов (Дробеструйная обработка, алмазное выглаживание и прочее)
• контроль остаточных и приложенных поверхностных напряжений
• контроль механических напряжений в трубопроводах
• оценка качества термообработки по уровню поверхностных  механических напряжений
• контроль поверхностной пластической деформации
• контроль твердости углеродистых и легированных сталей
• контроль обезуглероженного слоя
• контроль закалки

Принцип действия:

ЭФФЕКТ БАРКГАУЗЕНА – скачкообразное изменение намагниченности ферромагнетиков при непрерывном изменении внешних условий, например, магнитного поля. При медленном намагничивании ферромагнитного образца в измерительной катушке, надетой на образец, в цепи катушки обнаруживаются импульсы тока, обусловленные скачкообразным изменением намагниченности J объекта контроля.

Особенно ясно ЭБ проявляется в магнитно-мягких материалах на крутых участках кривой намагничивания и петли гистерезиса, где доменная структура изменяется в результате процессов смещения границ ферромагнитных доменов. Имеющиеся в ферромагнетике различного рода неоднородности (инородные включения, дислокации, остаточные механические напряжения и т. д.) препятствуют перестройке доменной структуры. Когда граница домена, смещаясь при увеличении магнитного поля Н, встречает препятствие (например, инородное включение), она останавливается и остается неподвижной при дальнейшем увеличении поля. При некотором возросшем значении поля граница преодолевает препятствие и скачком перемещается дальше, до очередного препятствия, уже без увеличения поля. Из-за подобных задержек кривая намагничивания ферромагнетика имеет ступенчатый характер. Скачкообразное изменение намагниченности может быть вызвано не только полем, но другими внешними воздействиями (например, плавным изменением упругих напряжений или температуры), при которых происходит изменение доменной структуры образца.

Особенности Glav-Scan МШ-3:

• корпус металлический c порошковой покраской и анодированием
• не требуются смазки и иные расходные материалы
• современная элементная база усилительного каскада и высокопроизводительное цифровое ядро
• высокая помехозащищенность
• контроль и измерение различных физических параметров скачков Баркгаузена в ферромагнитных сталях (свыше 20 параметров)
• возможность научного исследования образцов с последующей разработкой методики контроля
• возможность аппаратной и цифровой фильтрации сигнала для устранения электромагнитных помех и других негативных факторов, влияющих на результаты контроля
• возможность подключения к ПК через порты: универсальный USB (опционально), rj-45 (TCP/IP), Wi-Fi;
• подключение карт памяти flash с интерфейсом USB 3.0 и ниже;
• возможность подключения преобразователей проходного типа
• вывод на экран как мгновенных, так и усредненных результатов измерения, что позволяет получать немедленный результат контроля
• измерение в точечном и в непрерывных режимах (осциллограмма);
• возможность использования прибора в двухканальном режиме (магнитные и магнитоакустические шумы (опционально)
• возможность работы в режиме коэрцитиметра/магнитного анализатора (опционально)
• возможность использования в режиме ВТК до 50 кГц (опционально)
• управление внешними устройствами (шаговые моторы или исполнительные устройства) (опционально)
• датчик пути для управления разверткой сигнала (опционально)
• простота настройки для работы с различными материалами
•  запоминание большого числа калибровочных коэффициентов для разных металлов и преобразователей
• позволяет проводить контроль согласно РД 12-411-01 "Инструкция по диагностированию технического состояния подземных стальных газопроводов"
• вывод диагностической информации (напряжения питания, температуры различных блоков прибора);
• удаленное обновление ПО
