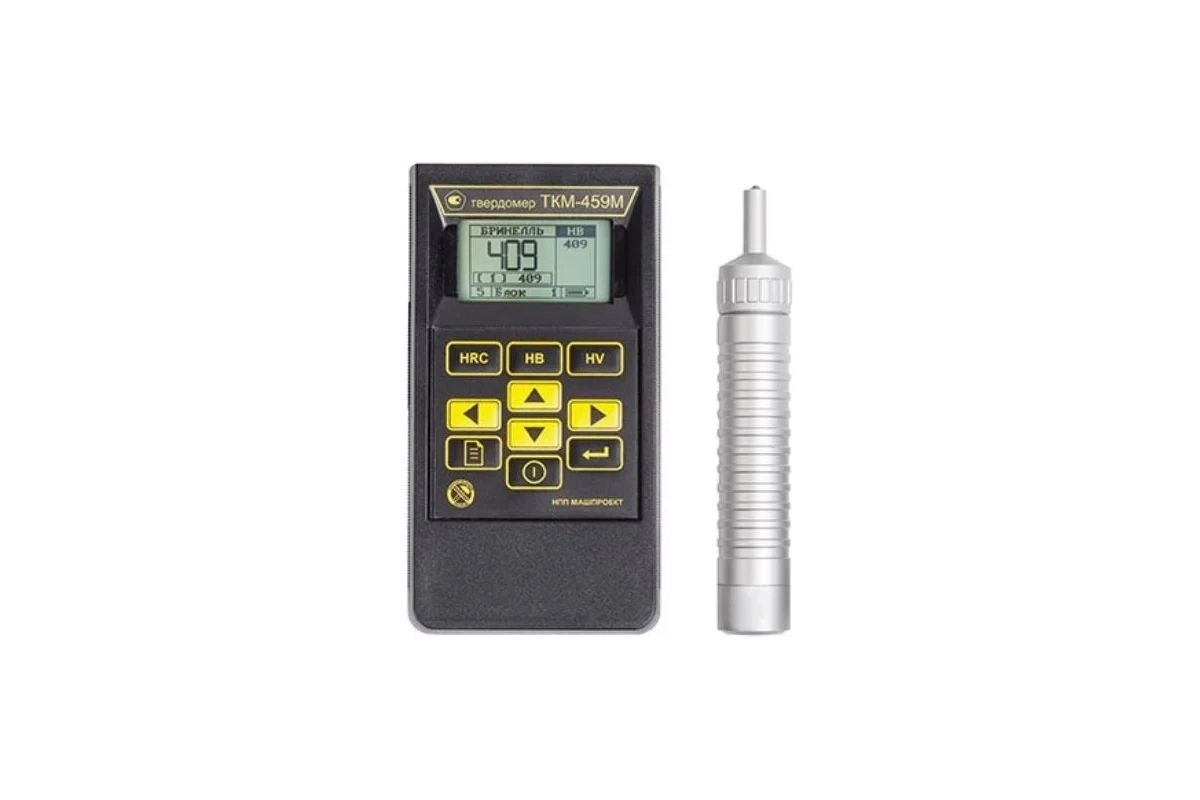

Ультразвуковой твердомер ТКМ-459М - высокоточный портативный прибор для оперативного измерения твердости металлов, в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), оценки механической прочности. Твердомер ТКМ-459 реализует измерения в основных, стандартизованных в России шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).
В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс).
Вы всегда можете купить ТКМ-459М со склада в Москве по цене производителя, при необходимости демонстрация в офисе NDT-CLUB. Доставка по Москве и всей России!

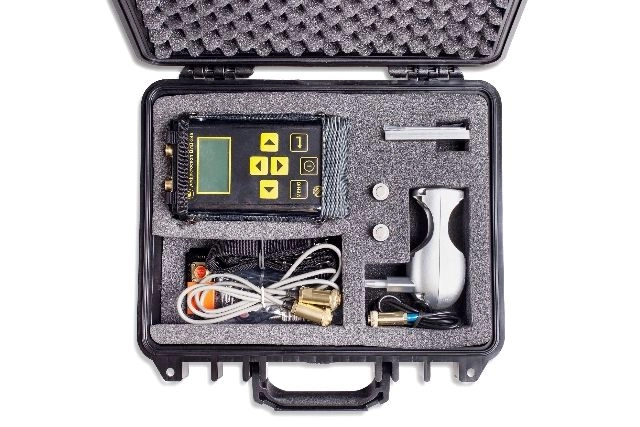

ТКМ-459М УЛЬТРАЗВУКОВОЙ ТВЕРДОМЕР БАЗОВЫЙ КОМПЛЕКТ |
|
91 070 руб. |
|
Электронный блок твердомера ТКМ459М с установленным аккумулятором |
|
Датчик типа "А" (штатный датчик, нагрузка - 50Н) |
|
Соединительный кабель твердомер-датчик |
|
Зарядное устройство |
|
Кабель для подключения к ПК |
|
Программное обеспечение для ПК на CD |
|
Защитный чехол с ремнем |
|
Манжета для закрепления твердомера на руке оператора |
|
Сумка для переноски и хранения |
|
Документация и свидетельство о поверке |
• Малое влияние толщины и массы изделия на результаты измерения
• Отсутствие заметного глазом отпечатка на "зеркальных" поверхностях

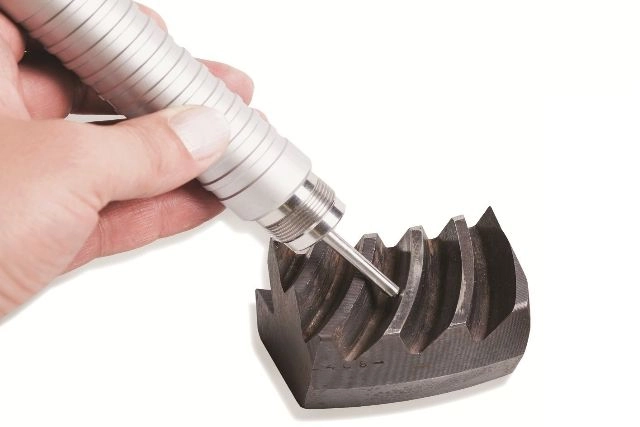

• Обеспечения контроля тонкостенных изделий и изделий сложного профиля
• Сверхмалая минимальная площадь зоны контроля
• Отсутствие влияния пространственного положения датчика на результат измерения
• Малая чувствительность к отклонению датчика от нормали к контролируемой поверхности на показания твердомера

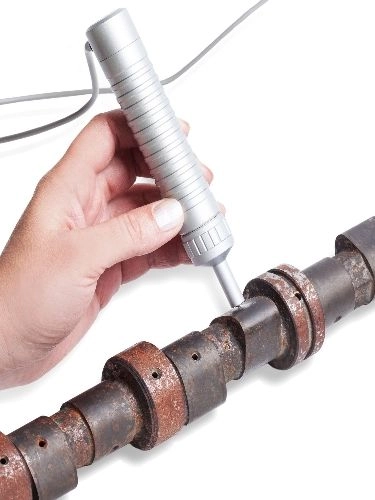

• Малая чувствительность к кривизне поверхности изделия
• Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
• Создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов (режим "обучение").
• Создание пользователем дополнительных собственных шкал
• Гибкая организация памяти для записи результатов измерений
• Графический ЖК-диспелей
• Интуитивно понятный русский и английский интерфейс
Режимы работы твердомера ТКМ 459М:
• Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
• Измерения с использованием индивидуальных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
• Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.
|
Параметр |
Значение |
|
Диапазон измерений |
|
|
по Роквеллу: |
20 - 70 HRC |
|
по Бринеллю: |
90- 450 HB |
|
по Виккерсу: |
230 - 940 HV |
|
Погрешность измерений |
|
|
по Роквеллу: |
2 HRC |
|
по Бринеллю: |
|
|
в диапазоне 90 - 150 HB |
10 HB |
|
в диапазоне 150 - 300 HB |
15 HB |
|
в диапазоне 300 - 450 HB |
20 HB |
|
по Виккерсу: |
|
|
в диапазоне 240 - 500 HV |
15 HV |
|
в диапазоне 500 - 800 HV |
20 HV |
|
в диапазоне 800 - 940 HV |
20 HV |
|
Число замеров для вычисления среднего значения: |
9 |
|
Емкость памяти результатов измерений: |
64 кБайт |
|
Число дополнительных индивидуальных калибровок (режим "обучение"): |
по 5 для каждой шкалы прибора |
|
Число шкал программируемых пользователем: |
3 |
|
Подсветка дисплея: |
настраиваемая пользователем |
|
Время автоматического выключения прибора: |
настраиваемое пользователем |
|
Размеры электронного блока твердомера: |
150 х 80 х 30 |
|
Питание: |
аккумуляторное (возможно использование батареек) |
|
Масса твердомера: |
0,4 кг |
|
Диапазон рабочих температур: |
-10 +40 °С |
|
Гарантийный срок обслуживания: |
24 месяца |
Требование к объекту контроля
|
Изделия массой более 1 килограмма, толщиной более 2 мм. |
не требуют дополнительных мероприятий. |
|
Изделия массой менее 1 килограмма |
необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ") |
|

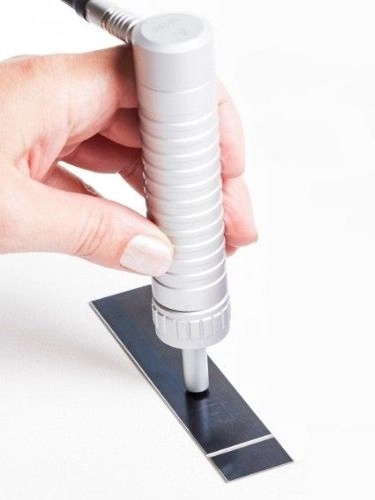

Изделия толщиной менее 2 мм. |
необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ") |
|
Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) |
1,6 Ra |
