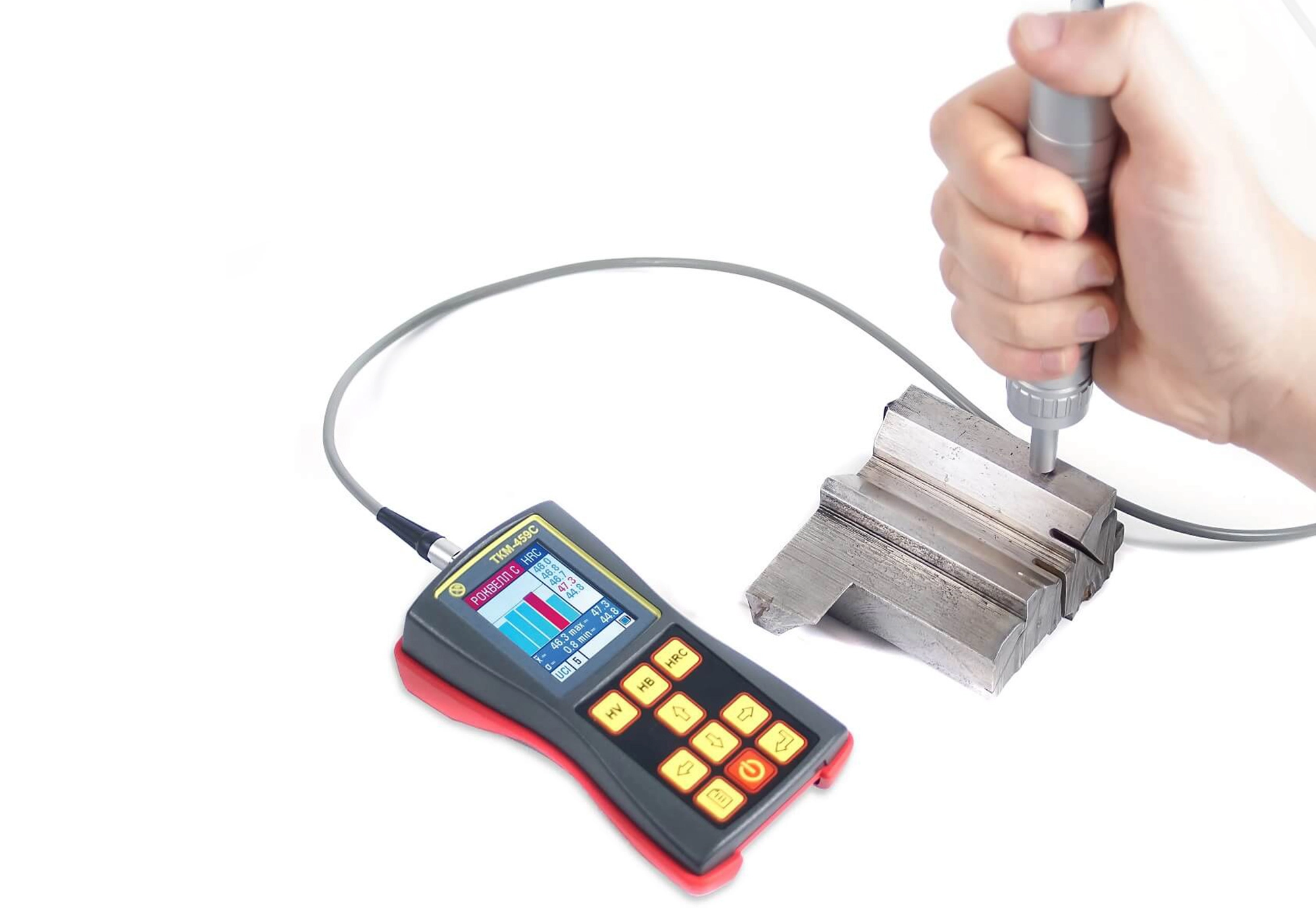

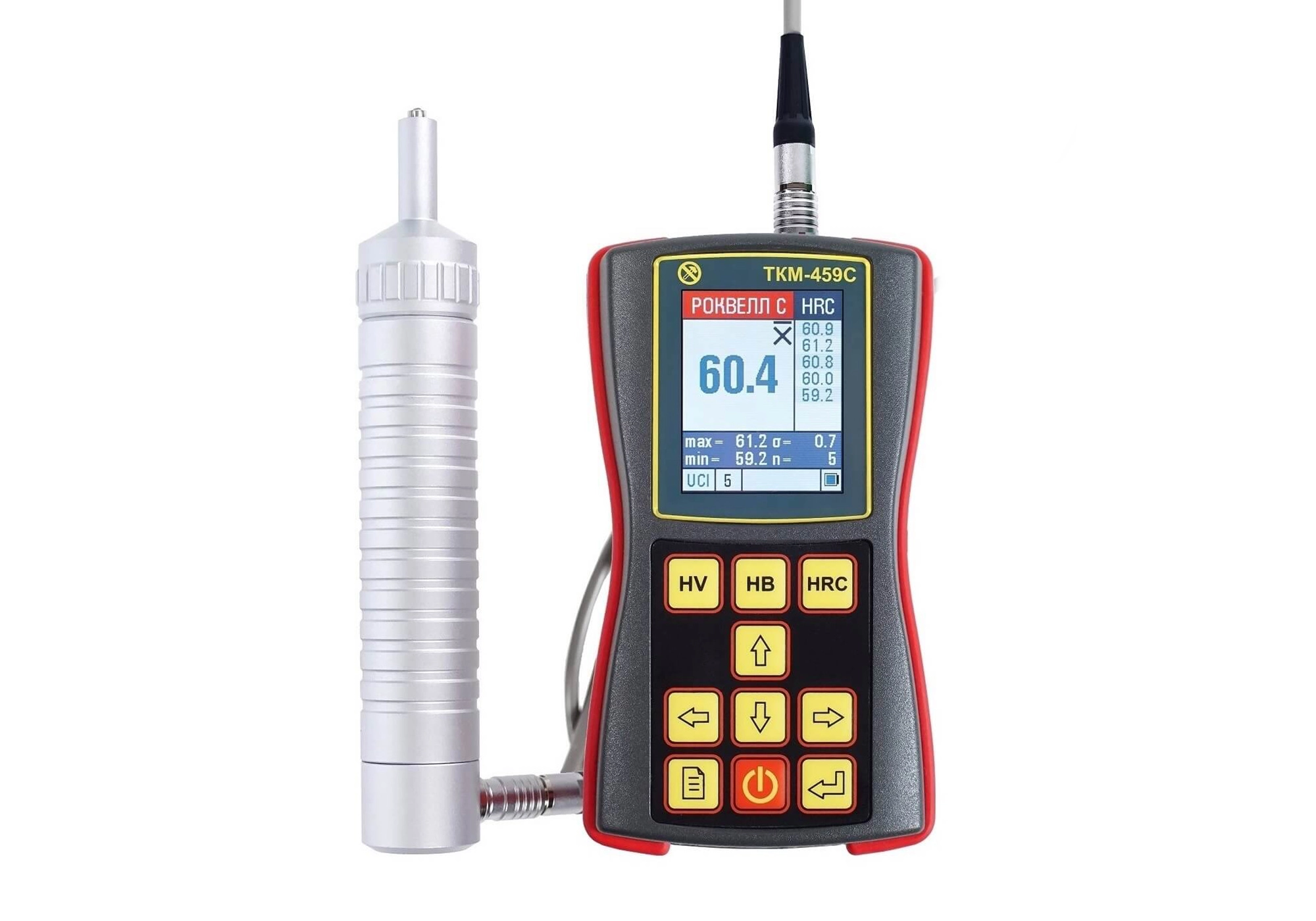

ТКМ-459С высокоточный прибор для измерения твердости металлов, является представителем последнего поколения измерительных приборов неразрушающего контроля.
Прибор предназначен для оперативного измерения твердости металлов и металлических изделий (в т. ч. поверхностно упрочнённых слоев — цементация, азотирование, закалка ТВЧ и др.).
Измерения производятся в основных единицах твердости HRC, HB, HV. Так же возможен контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

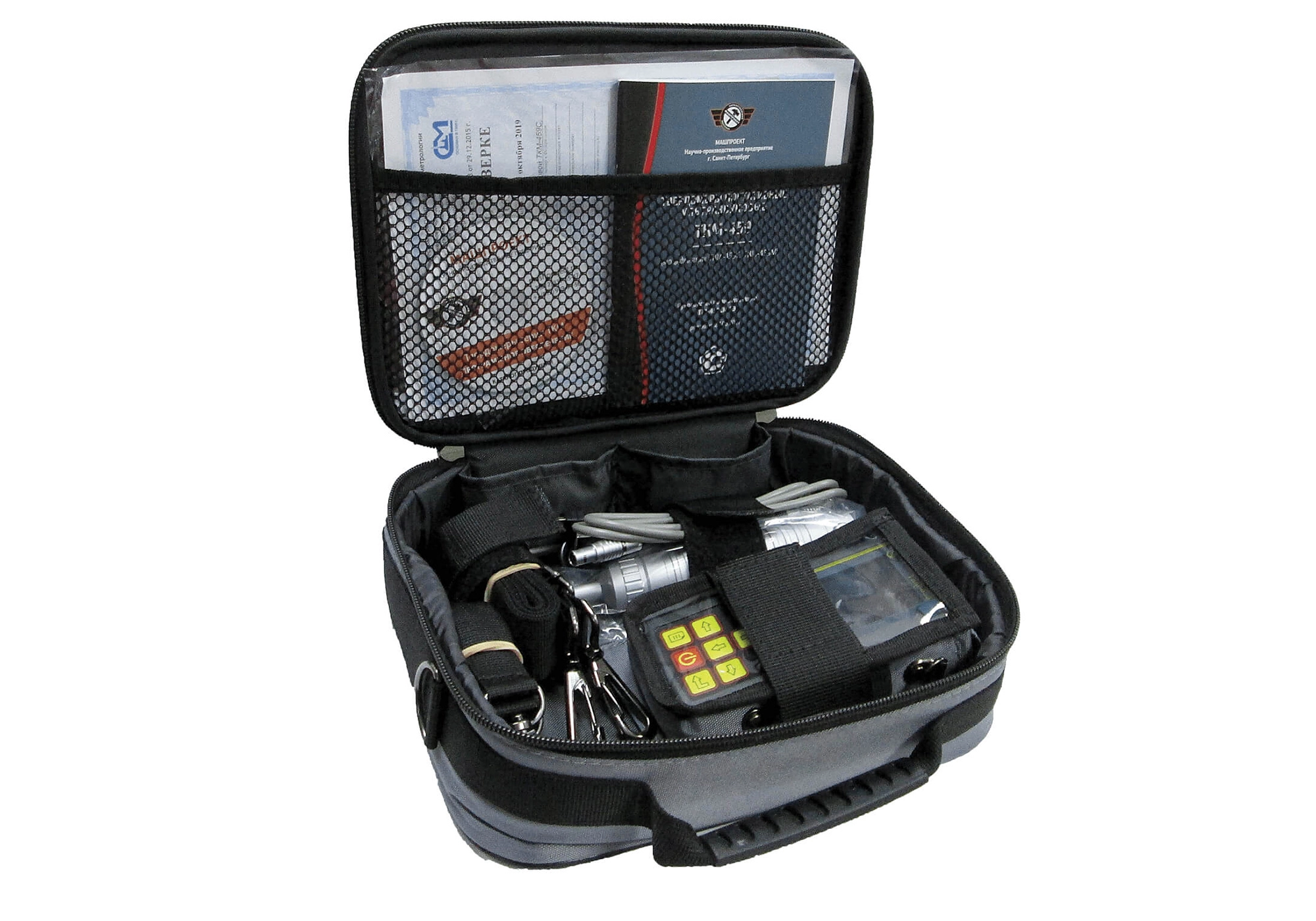

ТКМ-459С УЛЬТРАЗВУКОВОЙ ТВЕРДОМЕР БАЗОВЫЙ КОМПЛЕКТ |
|
123 591 руб. |
|
Электронный блок твердомера ТКМ-459С со встроенным аккумулятором |
|
Датчик типа "А" (штатный датчик, нагрузка - 50Н) |
|
Соединительный кабель твердомер-датчик |
|
Зарядное устройство |
|
USB-кабель для подключения к ПК |
|
Программное обеспечение для ПК на CD |
|
Чехол с манжетой для закрепления твердомера на руке оператора |
|
Сумка для переноски и хранения |
|
Документация (Паспорт/РЭ с отметкой о поверке) |
ТКМ-459С УЛЬТРАЗВУКОВОЙ ТВЕРДОМЕР КОМПЛЕКТ СПЕЦИАЛЬНЫЙ |
|
165 432 руб. |
|
Электронный блок твердомера ТКМ-459С со встроенным аккумулятором |
|
Датчик типа «А» (штатный датчик, нагрузка - 50Н) |
|
Насадка U-459 для криволинейных и цилиндрических поверхностей |
|
Контрольный образец твердости HRC |
|
Соединительный кабель твердомер-датчик – 2 шт. |
|
Зарядное устройство |
|
USB-кабель для подключения к ПК |
|
Программное обеспечение для ПК на CD |
|
Чехол с манжетой для закрепления твердомера на руке оператора |
|
Смазка притирочная Циатим-201 |
|
Специализированный кейс для переноски и хранения |
|
Документация (Паспорт/РЭ с отметкой о поверке) |
ТКМ-459С УЛЬТРАЗВУКОВОЙ ТВЕРДОМЕР КОМПЛЕКТ МАКСИМУМ |
|
486 535 руб. |
|
Электронный блок твердомера ТКМ-459С с установленным аккумулятором |
|
Датчик типа «А» (штатный датчик, нагрузка - 50Н) |
|
Датчик тип «Н» (10Н) |
|
Датчик тип «С» (100Н) |
|
Датчик тип «К» (50Н) |
|
Датчик тип «AL» (50Н) с наконечником 65 мм |
|
Насадка U-459 для криволинейных и цилиндрических поверхностей |
|
Комплект эталонных мер твердости МТР (ГОСТ 9031) |
|
Смазка притирочная Циатим-201 |
|
Соединительный кабель твердомер-датчик – 2 шт. |
|
Зарядное устройство |
|
USB-кабель для подключения к ПК |
|
Программное обеспечение для ПК на CD |
|
Чехол с манжетой для закрепления твердомера на руке оператора |
|
Специализированный кейс для переноски и хранения |
|
Документация (Паспорт/РЭ с отметкой о поверке) |
ТКМ-459С УЛЬТРАЗВУКОВОЙ ТВЕРДОМЕР КОМПЛЕКТ МАКСИМУМ+ |
|
628 100 руб. |
|
Электронный блок твердомера ТКМ-459С с установленным аккумулятором |
|
Датчик типа «А» (штатный датчик, нагрузка - 50Н) |
|
Датчик тип «Н» (10Н) |
|
Датчик тип «С» (100Н) |
|
Датчик тип «К» (50Н) |
|
Датчик тип «AL» (50Н) с наконечником 65 мм |
|
Насадка U-459 для криволинейных и цилиндрических поверхностей |
|
Комплект эталонных мер твердости МТР (ГОСТ 9031) |
|
Смазка притирочная Циатим-201 |
|
Стенд измерительный Т4 |
|
Аккумуляторная шлифовальная машинка |
|
Соединительный кабель твердомер-датчик – 2 шт. |
|
Зарядное устройство |
|
USB-кабель для подключения к ПК |
|
Программное обеспечение для ПК на CD |
|
Чехол с манжетой для закрепления твердомера на руке оператора |
|
Специализированный кейс для переноски и хранения |
|
Документация (Паспорт/РЭ с отметкой о поверке) |
Дополнительно можно заказать измерительный стенд Т4
|
Наименование / цена |
Нагрузка |
Длина, мм |
Диаметр, мм |
Применение |
|
Датчик «А»
|
50Н (5 кг) |
145 |
26 |
решение основной массы задач контроля |
|
Датчик «Н»
|
10Н (1 кг) |
145 |
26 |
контроль твердости гальванических покрытий (хром и другие) |
|
Датчик «С»
|
100Н (10 кг) |
145 |
26 |
контроль изделий с плохо подготовленной поверхностью |
|
Датчик «К»
|
50Н (5 кг) |
76 |
36 |
контроль внутри труб и в труднодоступных местах |
|
Датчик «AL»
|
50Н (5 кг) |
176 |
26 |
контроль твердости в труднодоступных местах (длина наконечника 53 мм) |
|
Кабель соединительный
|
|
900 мм |
|
Кабель соединительный ТКМ459 - датчик |
|
Насадка U-459
|
|
50 мм |
21 мм |
насадка для позиционирования датчика на криволинейных поверхностях |
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
Диапазон измерений твердости по основным шкалам |
|
|
по Бринеллю |
90 - 450 НВ |
|
по Роквеллу С |
20 - 70 HRC |
|
по Виккерсу |
240 - 940 HV |
|
Пределы абсолютной погрешности при измерении твердости по основным шкалам: |
|
|
по Бринеллю |
|
|
в диапазоне (90...150) НВ |
±10 НВ |
|
в диапазоне (150...300) НВ |
±15 НВ |
|
в диапазоне (300...450) НВ |
±20 НВ |
|
по Роквеллу С |
±2 HRC |
|
по Виккерсу |
|
|
в диапазоне (240...500) HV |
±15 HV |
|
в диапазоне (500...800) HV |
±20 HV |
|
в диапазоне (800...940) HV |
±25 HV |
|
Диаметр площадки на поверхности изделия для установки датчика |
- от 1 мм на плоскости, |
|
Количество возможных дополнительных калибровок к шкалам твердомера |
5 для каждой шкалы |
|
Количество дополнительных шкал |
3 |
|
Время одного замера твердости |
2 сек. |
|
Число замеров для вычисления среднего значения |
1–99 |
|
Емкость памяти результатов измерений |
12 400 |
|
Максимальное количество именных блоков результатов измерений, создаваемых в памяти |
100 |
|
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения |
3 |
|
Сигнализация о выходе результата измерения за допустимые границы |
есть |
|
Связь с компьютером |
USB |
|
Питание |
LI-ion аккумулятор |
|
Размеры электронного блока твердомера |
121x69x41 мм |
|
Масса электронного блока твердомера |
300 г |
|
Масса штатного датчика «А» |
150 г |
|
Диапазон рабочих температур |
-15 ... + 35 °С |
|
Гарантийный срок эксплуатации |
не более 30 мес. с даты выпуска |
|
Межповерочный интервал твердомера |
1 год |
