SENDAST - ультразвуковые износостойкие ПЭП

Цена:

от 17 000 руб.

ЛИНЕЙКА ПРОФЕССИОНАЛЬНЫХ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST

Продукция NDT-CLUB

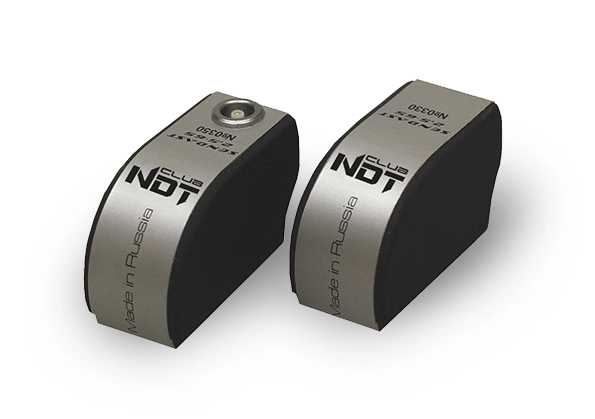

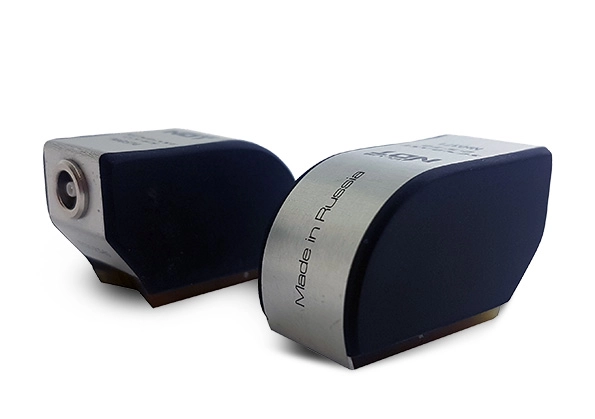

SENDAST П121 НАКЛОННЫЕ ИЗНОСОСТОЙКИЕ ПРЕОБРАЗОВАТЕЛИ

SENDAST П121 наклонные износостойкие ультразвуковые преобразователи для ручного контроля сварных соединений в составе с высокочастотными ультразвуковыми дефектоскопами Российского и зарубежного производства.

ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121

Износоустойчивая призма преобразователя обеспечивает ощутимо продолжительную работу до 8-10 раз дольше стандартного пэп
Вы экономите деньги на покупку преобразователей минимум в 2 раза за счет большего ресурса работы
Работают по нагретым поверхностям до 200 °С (кратковременное использование)
Соотношение сигнал/шум в зоне контроля не менее 20 Дб
Отсутствие трения элементов корпуса преобразователя о металл, исключает влипание преобразователя и обеспечивает равномерное скольжение
Оригинальный дизайн и округлая форма преобразователей обеспечивает комфорт рукам оператора при работе
Горизонтальное и вертикальное расположение разъёма

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121 ДЛЯ ДЕФЕКТОСКОПОВ РОССИЙСКИХ ПРОИЗВОДИТЕЛЕЙ

Наименование	Частота	Угол ввода	Пьезоэлемент	Стрела	Протектор
П121-1,8-40 SENDAST	1,8 МГц	40°	Ø18 мм	13 мм	37×24 мм
П121-1,8-50 SENDAST	1,8 МГц	50°	Ø18 мм	13 мм	37×24 мм
П121-1,8-60 SENDAST	1,8 МГц	60°	Ø18 мм	14 мм	37×24 мм
П121-1,8-65 SENDAST	1,8 МГц	65°	Ø18 мм	14 мм	37×24 мм
П121-1,8-70 SENDAST	1,8 МГц	70°	Ø18 мм	15 мм	37×24 мм
П121-2,5-40 SENDAST	2,5 МГц	40°	Ø12 мм	10 мм	27×15 мм
П121-2,5-45 SENDAST	2,5 МГц	45°	Ø12 мм	10 мм	27×15 мм
П121-2,5-50 SENDAST	2,5 МГц	50°	Ø12 мм	10 мм	27×15 мм
П121-2,5-55 SENDAST	2,5 МГц	55°	Ø12 мм	10 мм	27×15 мм
П121-2,5-60 SENDAST	2,5 МГц	60°	Ø12 мм	9,5 мм	27×15 мм
П121-2,5-65 SENDAST	2,5 МГц	65°	Ø12 мм	10 мм	27×15 мм
П121-2,5-70 SENDAST	2,5 МГц	70°	Ø12 мм	11 мм	27×15 мм
П121-2,5-75 SENDAST	2,5 МГц	75°	Ø12 мм	11 мм	27×15 мм
П121-5,0-40 SENDAST	5 МГц	40°	Ø6 мм	6,5 мм	22×11 мм
П121-5,0-45 SENDAST	5 МГц	45°	Ø6 мм	6,5 мм	22×11 мм
П121-5,0-50 SENDAST	5 МГц	50°	Ø6 мм	7 мм	22×11 мм
П121-5,0-55 SENDAST	5 МГц	55°	Ø6 мм	7 мм	22×11 мм
П121-5,0-60 SENDAST	5 МГц	60°	Ø6 мм	6 мм	22×11 мм
П121-5,0-65 SENDAST	5 МГц	65°	Ø6 мм	6,5 мм	22×11 мм
П121-5,0-70 SENDAST	5 МГц	70°	Ø6 мм	6,5 мм	22×11 мм
П121-5,0-75 SENDAST	5 МГц	75°	Ø6 мм	7 мм	22×11 мм
П121-10,0-65 SENDAST	10 МГц	65°	Ø6 мм	6,5 мм	22×11 мм
П121-10,0-70 SENDAST	10 МГц	70°	Ø6 мм	6 мм	22×11 мм
П121-10,0-75 SENDAST	10 МГц	75°	Ø6 мм	6,5 мм	22×11 мм
Притертый пэп SENDAST
В таблице указаны номинальные значения

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121 ДЛЯ ДЕФЕКТОСКОПОВ ЗАРУБЕЖНЫХ ПРОИЗВОДИТЕЛЕЙ

Наименование	Частота, МГц	Угол ввода	Пьезоэлемент	Стрела	Протектор
П121-2,0-35-8х9 SENDAST – аналог MWB 35-2 MWK 35-2	2 МГц	35°	9х8 мм	10 мм	27×15 мм
П121-2,0-45-8х9 SENDAST- аналог MWB 45-2 MWK 45-2	2 МГц	45°	9х8 мм	10 мм	27×15 мм
П121-2,0-60-8х9 SENDAST- аналог MWB 60-2 MWK 60-2	2 МГц	60°	9х8 мм	10 мм	27×15 мм
П121-2,0-70-8х9 SENDAST- аналог MWB 70-2 MWK 70-2	2 МГц	70°	9х8 мм	11 мм	27×15 мм
П121-2,0-45-14х14 SENDAST- аналог SWB 45-2 SWK 45-2	2 МГц	45°	14х14 мм	11 мм	32×20 мм
П121-2,0-60-14х14 SENDAST- аналог SWB 60-2 SWK 60-2	2 МГц	60°	14х14 мм	12 мм	32×20 мм
П121-2,0-70-14х14 SENDAST- аналог SWB 70-2 SWK 70-2	2 МГц	70°	14х14 мм	13 мм	32×20 мм
П121-2,0-45-18х18 SENDAST- аналог WB 45-2 WK 45-2	2 МГц	45°	18х18 мм	13 мм	37×24 мм
П121-2,0-60-18х18 SENDAST WB 60-2 WK 60-2	2 МГц	60°	18х18 мм	16 мм	37×24 мм
П121-2,0-70-18х18 SENDAST- аналог WB 70-2 WK 70-2	2 МГц	70°	18х18 мм	17 мм	37×24 мм
П121-4,0-45-8х9 SENDAST- аналог MWB 45-4 MWK 45-4	4 МГц	45°	9х8 мм	10 мм	27×15 мм
П121-4,0-60-8х9 SENDAST- аналог MWB 60-4 MWK 60-4	4	60°	9х8 мм	10 мм	27×15
П121-4,0-70-8х9 SENDAST- аналог MWB 70-4 MWK 70-4	4	70°	9х8 мм	11 мм	27×15
Притертый пэп SENDAST
В таблице указаны номинальные значения

SENDAST П121 AISI НАКЛОННЫЕ ИЗНОСОСТОЙКИЕ ПРЕОБРАЗОВАТЕЛИ ДЛЯ НЕРЖАВЕЮЩИХ СТАЛЕЙ

На преобразователях SENDAST AISI П121 указан угол ввода уже в нержавеющую сталь и не требуется пересчета угла ввода. Проверка технических параметров преобразователей проходит на образцах СО-2А, СО-3А из нержавеющей стали 12Х18Н10Т. SENDAST AISI П121 так же как и преобразователи SENDAST П121 обладают повышенной износостойкостью и термостойкостью до +200 ºС.

ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121 AISI

Углы ввода на преобразователях указаны уже в нержавеющую сталь 12Х18Н10Т
Износоустойчивая призма преобразователя обеспечивает ощутимо продолжительную работу до 8-10 раз дольше стандартного пэп
Увеличенные пьезоэлементы и энергетика
Работают по нагретым поверхностям до 200 °С (кратковременное использование)
Бескорпусная технология и выпущенная призма, обеспечивают отсутствие «влипания» преобразователя и равномерное скольжение по металлу

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST AISI П121

Наименование	Частота, мгц	Угол ввода, °	Пьезоэлемент, мм	Стрела, мм
П121-2,5-65 SENDAST AISI	2,5	65	16	13,0
П121-2,5-70 SENDAST AISI	2,5	70	16	14,0
П121-2,5-70 SENDAST AISI	2,5	75	16	14,0
П121-5,0-65 SENDAST AISI	5,0	65	8	7,0
П121-5,0-70 SENDAST AISI	5,0	70	8	8,0
П121-5,0-75 SENDAST AISI	5,0	75	8	8,0
П121-10,0-65 SENDAST AISI	10,0	65	6	6,5
П121-10,0-70 SENDAST AISI	10,0	70	6	7,0
П121-10,0-75 SENDAST AISI	10,0	75	6	8,0
Притертый пэп SENDAST AISI
В таблице указаны номинальные значения

SENDAST П112 ПРЯМЫЕ РАЗДЕЛЬНО-СОВМЕЩЕННЫЕ ИЗНОСОСТОЙКИЕ ПРЕОБРАЗОВАТЕЛИ

SENDAST П112 прямые раздельно-совмещенные износостойкие преобразователи с диапазоном рабочих температур -30..+250°C предназначены для ультразвукового контроля (толщинометрия/дефектоскопия).

ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П112

Полимерная износостойкая призма - многократно увеличенный срок службы пэп
Диапазон рабочих температур -30 + 250°С
Вертикальное расположение разъемов, позволяет ограничить контакт кабеля с нагретым объектом контроля
Термо-масло-стойкий разделяющий экран - толщина экрана 0,6 мм

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П112

Наименование	Частота, мгц	Пьезоэлемент, ø мм	Протектор,ø мм
SENDAST П112-2,5-12/2	2,5	12/2	12
SENDAST П112-4,0-12/2	4,0	12/2	12
SENDAST П112-5,0-12/2	5,0	12/2	12
подходит для работы с любыми дефектоскопами, а также толщиномерами: UDT-RF, UDT-40, UDT-20

SENDAST П111 ПРЯМЫЕ СОВМЕЩЕННЫЕ ИЗНОСОСТОЙКИЕ ПРЕОБРАЗОВАТЕЛИ

SENDAST П111 прямой совмещенный преобразователь с керамическим протектором для для толщинометрии и дефектоскопии.

ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111

• Низкий шум и высокая чувствительность
• Малая мертвая зона
• Широкополосные полезные сигналы
• Оригинальный, металлический, удобный корпус преобразователя
• Увеличенная толщина протектора от 0,5 мм

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111

Наименование	Частота, мгц	Пьезоэлемент, ø мм	Протектор,ø мм
SENDAST П111-1,25-18	1,25	18	22
SENDAST П111-1,8-18	1,8	18	22
SENDAST П111-2,5-10	2,5	10	13
SENDAST П111-2,5-12	2,5	12	15
SENDAST П111-2,5-18	2,5	18	22
SENDAST П111-2,5-20	2,5	20	24
SENDAST П111-5,0-6	5,0	6	9
SENDAST П111-5,0-8	5,0	8	13
SENDAST П111-5,0-10	5,0	10	13
РОССИЙСКИЙ СТАНДАРТ

Наименование	Частота, мгц	Пьезоэлемент, ø мм	Протектор,ø мм
SENDAST П111-1,0-20	1,0	20	24
SENDAST П111-2,0-10	2,0	10	13
SENDAST П111-2,0-12	2,0	12	15
SENDAST П111-2,0-20	2,0	20	24
SENDAST П111-4,0-10	4,0	10	13
SENDAST П111-4,0-20	4,0	20	24
ЗАРУБЕЖНЫЙ СТАНДАРТ

ИЗНОСОСТОЙКИЕ УЛЬТРАЗВУКОВЫЕ ПРЕОБРАЗОВАТЕЛИ С ЛИНИЕЙ ЗАДЕРЖКИ SENDAST П111 ПРТ/ПРД

Инновационные прямые совмещённые, не разборные преобразователи на призме. Призма преобразователей ПРТ/ПРД изготовлена из специализированного износостойкого полимера с термической стойкостью до +250 ⁰С.

ОСОБЕННОСТИ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД

Исключительно малая мертвая зона
Отсутствие v-коррекции обеспечивает равномерность измерений во всем диапазоне
Отсутствие акустического экрана - возможность перемещения преобразователя (сканирования) практически по любой поверхности
Износостойкая призма из инновационного специализированного полимера
Температурная устойчивость до +250 ⁰С
Обладают лучшими качествами преобразователей П111 и П112
Полезный сигнал предельно малой длительности - короткий сигнал
Призматическое окно обеспечивает контроль до 40 мм по стали

ОБЛАСТИ ПРИМЕНЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД

Контроль околошовной зоны сварных соединений на трубах и листовом металле
Обнаружение дефектов на малых глубинах под поверхностью до 0,5 мм
Обнаружение расслоений в листовом металле, в том числе контроль титановых плит
Толщинометрия тонкостенных изделий из металла и пластика
Контроль баббитового слоя в подшипниках - поиск и локализация расслоений, определение толщины слоя баббита

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД

Номенклатура	Частота, мгц	Диаметр рабочей поверхности, мм	Диаметр пьезоэлемента, мм	Диапазон толщин, мм
П111-5,0-6 ПРТ SENDAST	5	6	6	1,5-40
П111-10,0-6 ПРТ SENDAST	10	6	6	0,5-40
П111-10,0-6 ПРД SENDAST	10	11	6	1-40
П111-5,0-6 ПРД SENDAST	5	11	6	1,5-40
П111-5,0-10 ПРД SENDAST	5	14	10	2-40
